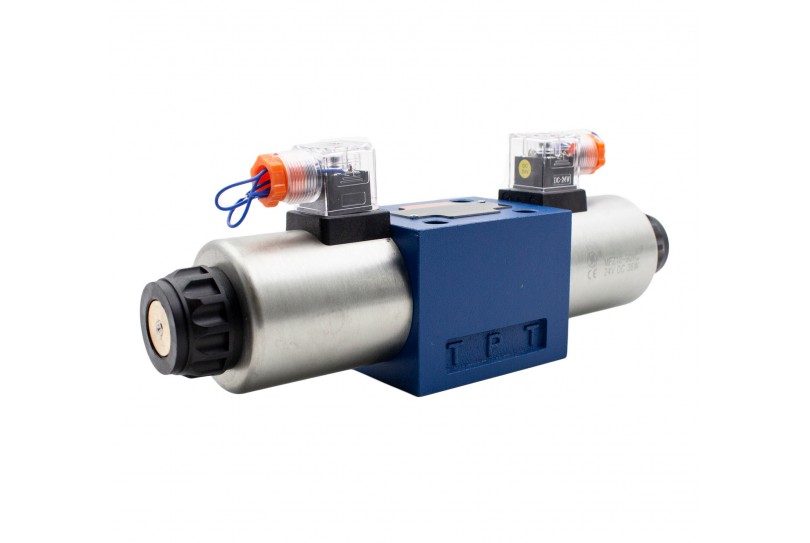

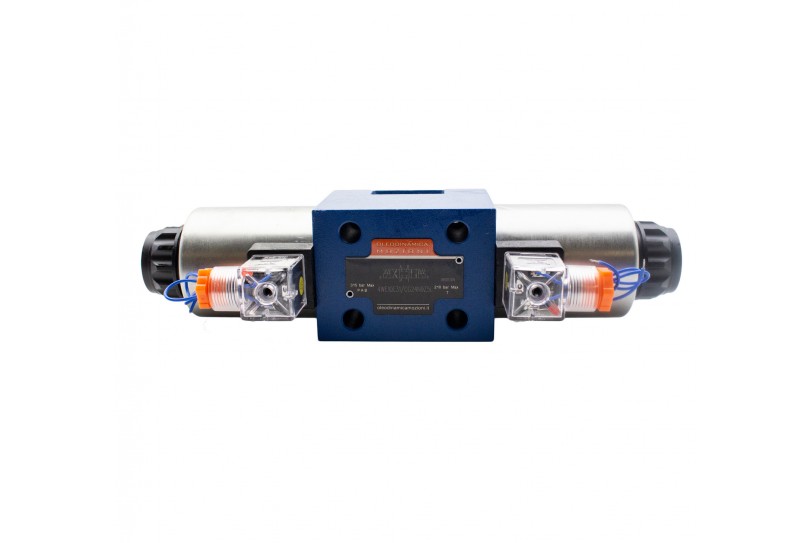

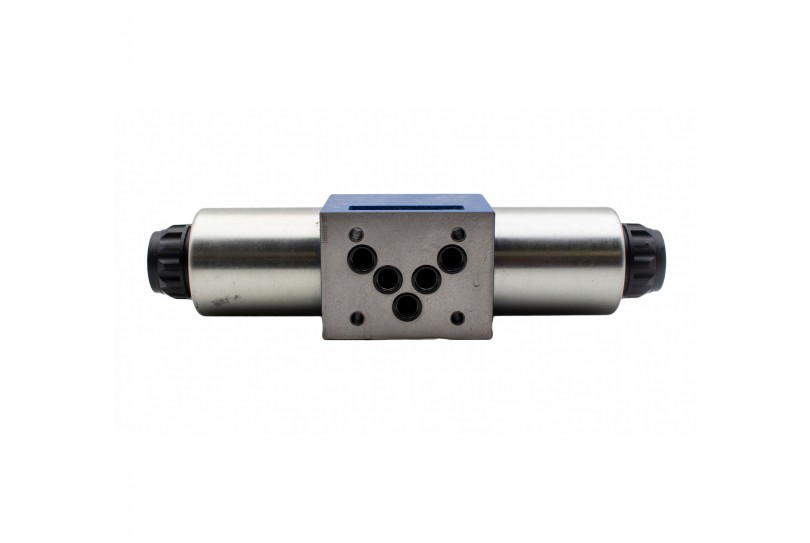

Электромагнитный гидрораспределитель ДУ10, схема L (74)

Артикул: 31298
Электромагнитный гидрораспределитель ДУ10, схема L (74)
Электромагнитный гидрораспределитель ДУ10, схема L (74)
Электромагнитный гидрораспределитель ДУ10, схема L (74)
Основные характеристики:
  • Производитель : Oleodinamica Mozioni
  • Тип : Электромагнитные
  • Пропускная способность, л/мин : от 81 до 100
  • Пропускная способность, л/мин : 120
  • Максимальное рабочее давление, Бар : до 315
  • Тип корпуса : Плитного монтажа
  • Диаметр условного прохода : ДУ 10
  • Количество секций : Одна
  • Количество катушек : 2 (двухмагнитный)

Электромагнитный гидрораспределитель ДУ10, схема L (74)

         Гидрораспределитель плитного монтажа с электромагнитным управлением изменяет направление потока рабочей жидкости, тем самым управляет рабочим органом с помощью подачи электрического сигнала на катушку распределителя. Монтируются данные распределители на специальную плиту, а изготовление по единому европейскому стандарту делает гидрозолотники данного типа легко взаимозаменяемыми. Управление происходит с помощью электромагнита, который устанавливается в зависимости от напряжения тока в системе управления. Распределители данного типа являются наиболее часто используемыми в промышленной гидравлике для управления системами и механизмами с помощью электропульта.

Технические характеристики распределителя 4WE10L

Итальянский распределитель, производства Oleodinamica Mozioni монтируется на плиту типоразмера ДУ10. Золотник трехлинейный (отсутствует линия слива), схема L (74), в момент переключения линии перекрыты. Максимальная пропускная способность 120 литров в минуту. Напряжения питания – 12 Вольт, возможны также другие модификации.

Гидрорапсределитель 4WE10L является аналогом распределителей:

- Гидроаппаратура (ВЕ10 74 Г24НМ, ВЕ10 74 Г12НМ, ВЕ10 74 Г110НМ, ВЕ10 74 Г220НМ)
- итальянского производителя Atos (DКЕ-0716-X12DC, DКЕ-0716-X24DC, DКЕ-0716-X110AC, DКЕ-0716-X220AC)
- немецкого производитель Bosch Rexroth (4WE10 L 6X/G12, 4WE10 L 6X/G24, 4WE10 6X/W110R, 4WE10 L 6X/W220R)
- итальянского производитель Duplomatic (DS5-S11/11ND24, DS5-S11/11ND24, DS5-S11/11NF110, DS5-11/11NF220)

На складе компании «СКР-Гидравлик» представлены распределители электромагнитного управления различных схем, от мировых производителей по оптовым ценам.

Основные характеристики
  • Производитель Oleodinamica Mozioni
  • Тип Электромагнитные
  • Пропускная способность, л/мин от 81 до 100
  • Пропускная способность, л/мин 120
  • Максимальное рабочее давление, Бар до 315
  • Тип корпуса Плитного монтажа
  • Диаметр условного прохода ДУ 10
  • Количество секций Одна
  • Количество катушек 2 (двухмагнитный)
