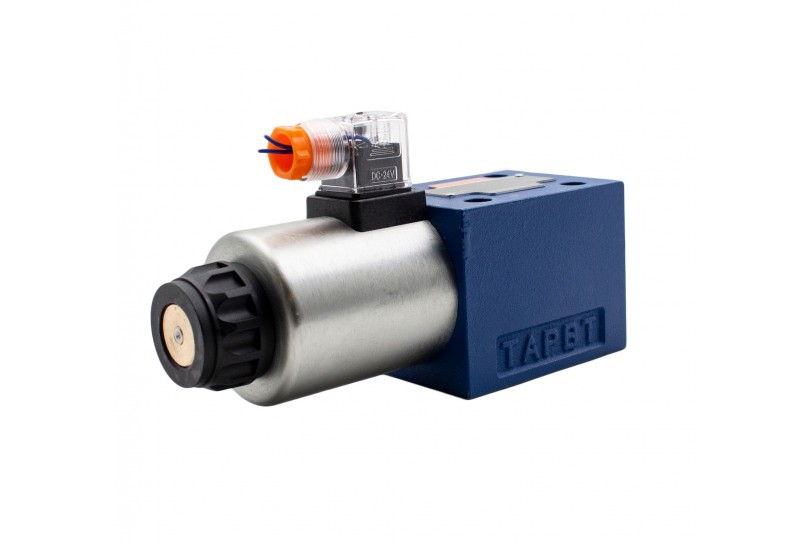

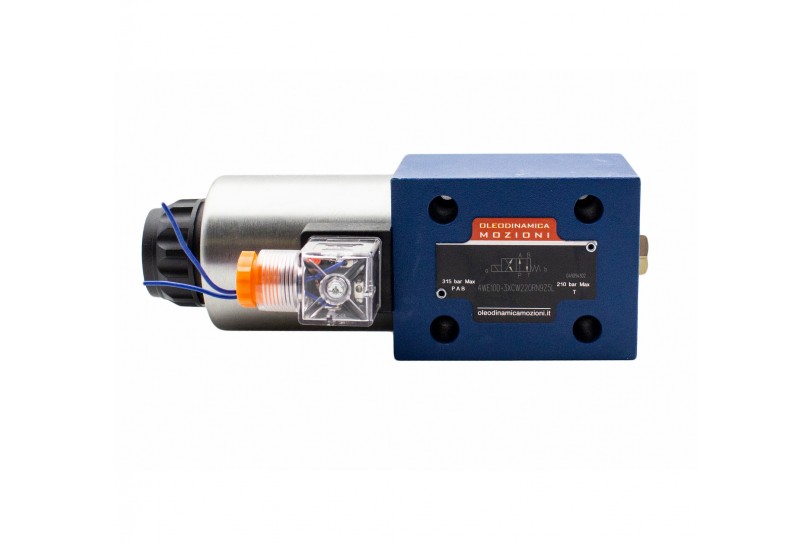

Электромагнитный гидрораспределитель ДУ10, схема В (573Е)

Электромагнитный гидрораспределитель ДУ10, схема В (573Е)

         Гидрораспределитель плитного монтажа с электромагнитным управлением изменяет направление потока рабочей жидкости, тем самым управляет рабочим органом с помощью подачи электрического сигнала на катушку распределителя. Монтируются данные распределители на специальную плиту, а изготовление по единому европейскому стандарту делает гидрозолотники данного типа легко взаимозаменяемыми. Управление происходит с помощью электромагнита, который устанавливается в зависимости от напряжения тока в системе управления. Распределители данного типа являются наиболее часто используемыми в промышленной гидравлике для управления системами и механизмами с помощью электропульта.

Технические характеристики распределителя 4WE10В

Итальянский распределитель, производства Oleodinamica Mozioni монтируется на плиту типоразмера ДУ10. Золотник трехлинейный (отсутствует линия слива), схема В (573Е), в момент переключения линии перекрыты. Максимальная пропускная способность 120 литров в минуту. Напряжения питания – 12 Вольт, возможны также другие модификации.

Гидрорапсределитель 4WE10В является аналогом распределителей:

- Гидроаппаратура (ВЕ10 573Е Г24НМ, ВЕ10 573Е Г12НМ, ВЕ10 573Е Г110НМ, ВЕ10 573Е Г220НМ)
- итальянского производителя Atos (DКЕ-063А2/2-X12DC, DКЕ-063А2/2-X24DC, DКЕ-063А2/2-X110AC, DКЕ-063А2/2-X220AC)
- немецкого производитель Bosch Rexroth (4WE10 В 6X/G12, 4WE10 В 6X/G24, 4WE10 В 6X/W110R, 4WE10 В 6X/W220R)
- итальянского производитель Duplomatic (DS5-TA23/11ND24, DS5-TA23/11ND24, DS5-TA23/11NF110, DS5-TA23/11NF220)
- американского производителя Vickers ( DG4V-5-22AL-M-H, DG4V-5-22AL-M-G, DG4V-5-22AL-M-A/B, DG4V-5-22AL-M-C)

На складе компании «СКР-Гидравлик» представлены распределители электромагнитного управления различных схем, от мировых производителей по оптовым ценам.
