Клапан тормозной двусторонний VBCD 1/2" DE/A FLV (60 л/мин)
- Производитель : Oleodinamica Marchesini
- Максимальное рабочее давление, Бар : 350
- Пропускная способность, л/мин : 60
- Тип монтажа : Трубный
- Резьба : 1/2" BSP
ТОРМОЗНОЙ КЛАПАН VBCD 1/2" DE/A FLV ДЛЯ ГИДРОСИСТЕМЫ
Тормозной клапан VBCD 1/2" DE/A FLV от итальянской компании Oleodinamica Marchesini, используется для управления движением и блокировкой привода в обоих направлениях.
Применяется для обеспечения плавного опускания груза. Клапан не допускает кавитации привода. Специальное винтовое соединение, поставляемое вместе с клапаном, позволяет монтировать клапан непосредственно на приводе.

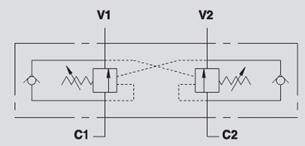

(Обозначение на гидравлической схеме)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VBCD 1/2" DE/A FLV ДЛЯ КОНТРОЛЯ ГИДРОСИСТЕМЫ
Корпус Overcenter изготовлен из оцинкованной стали, а его внутренние компоненты – закаленной стали. Уплотнение – BUNA N standard, незначительная утечка. Рекомендованная терпература рабочей воды составляет 50°С. Максимальный расход – 60 л/мин. Максимальное давление – 350 бар.
Внимание: настройка клапана должна быть по крайней мере в 1,31 раза выше давления, вызванного нагрузкой, чтобы позволить клапану закрываться, даже если он подвергается давлению, соответствующему максимуму нагрузки.
| Максимальный расход | 60 л/мин |
| Максимальное давление | 350 Бар |
УСТАНОВКА VBCD 1/2" DE/A FLV
Установка не займет много времени и монтируется в линию. Следует выполнить простой алгоритм:
1. Подключите порты V1 и V2 к потоку давления.
2. Порты С1 и С2 подключить к исполнительному механизму (гидромотору или гидроцилиндру).

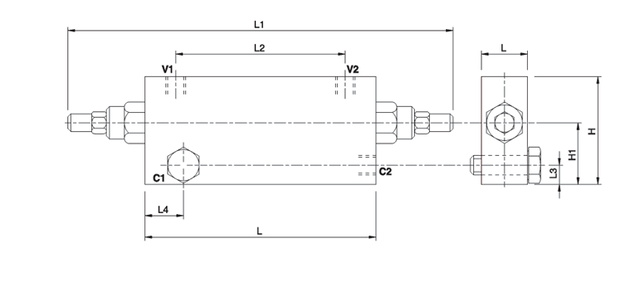

ПРИСОЕДИНЯЮЩИЕ РАЗМЕРЫ VBCD 1/2" DE/A FLV В ГИДРОСИСТЕМЕ
VBCD 1/2" DE/A FLV имеет следующие основные размеры:
• Высота корпуса (H) – 80 мм.
• Длина корпуса(L1) – 250 мм.
• Ширина корпуса (S) – 30 мм.
• Резьба (V1-V2, C1-C2) – G1/2”.
• Вес – 2.7 кг.
|
V1-V2 C1-C2 |
L | L1 | L2 | L3 | L4 | H | H1 | S |
| G1/2" | 150 | 250 | 110 | 19 | 24 | 80 | 50 | 30 |
ГДЕ КУПИТЬ ТОРМОЗНОЙ КЛАПАН VBCD 1/2" DE/A FLV?
Лучшим выбором для покупки Overcenter - тормозного (подпорного) клапана VBCD 1/2" DE/A FLV от итальянской компании Oleodinamica Marchesini является украинская компания «ГИДРО-ГИД». Почему стоит выбрать нас? , лучших работников, опыт продаж более 6 лет и оптимальные условия сотрудничества с каждым клиентом.
Для оформления заказа оставляйте свой номер в окне «Кнопка связи» или звоните нам самостоятельно. С нетерпением ждем уведомления именно от Вас!
