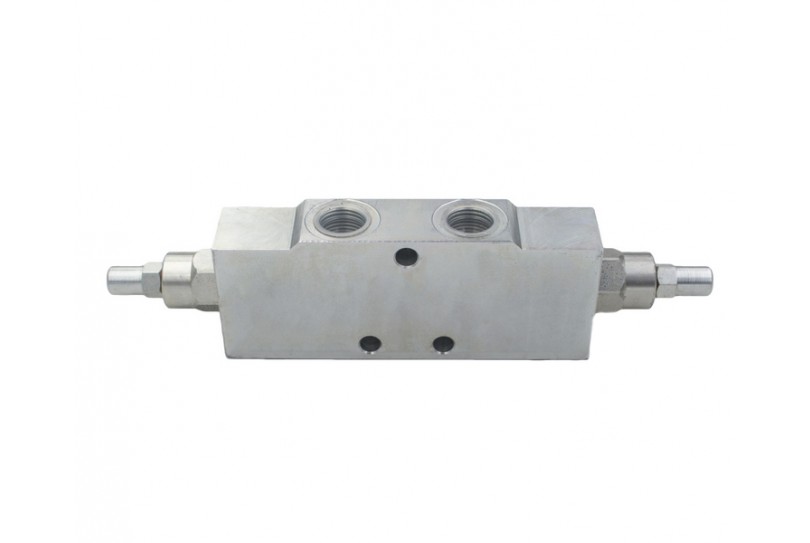

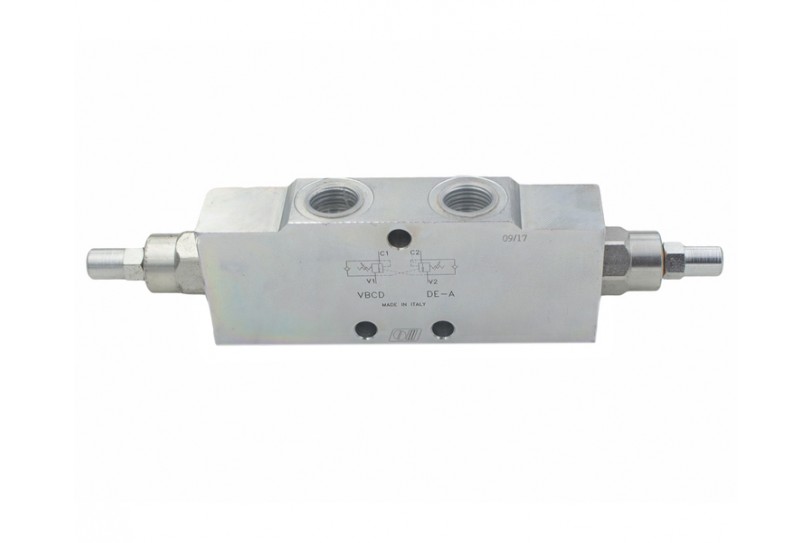

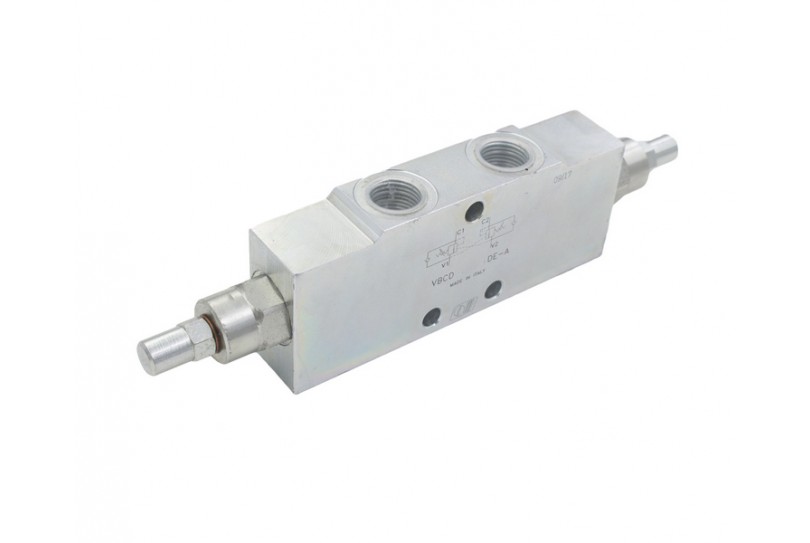

Overcenter - тормозной (подпорный) клапан (40 л/мин, VBCD 3/8" DE/A)

Артикул: V0422
Overcenter - тормозной (подпорный) клапан (40 л/мин, VBCD 3/8" DE/A)
Overcenter - тормозной (подпорный) клапан (40 л/мин, VBCD 3/8" DE/A)
Overcenter - тормозной (подпорный) клапан (40 л/мин, VBCD 3/8" DE/A)
Основные характеристики:
  • Производитель : Oleodinamica Marchesini
  • Максимальное рабочее давление, Бар : от 301
  • Пропускная способность, л/мин : 21-40
  • Тип монтажа : Трубный
  • Резьба : 3/8" BSP
  • Пропускная способность, л/мин : 10
  • Максимальное рабочее давление, Бар : 250

ТОРМОЗНОЙ КЛАПАН VBCD 3/8" DE/A ДЛЯ ГИДРОСИСТЕМЫ

Тормозной клапан VBCD 3/8" DE/A от итальянской компании Oleodinamica Marchesini, которая производит самые разные гидроклапаны высочайшего качества. Его применяют для контроля привода и при необходимости блокировки потока в обоих направлениях.

Чаще этот тип клапанов применяют, чтобы контролировать плавный опуск груза. Клапан не допускает никаких кавитаций гидропривода. А также для ограничения максимального давления в случае ударов, созданных нагрузками или перегрузками.

(Обозначение на гидравлической схеме)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VBCD 3/8" DE/A ДЛЯ КОНТРОЛЯ ГИДРОСИСТЕМЫ

Корпус Overcenter изготовлен из оцинкованной стали, а его внутренние компоненты – термически закаленной и шлифованной стали. Уплотнение – BUNA N standard, незначительная утечка. Рекомендованная терпература рабочей воды составляет 50°С. Максимальный расход – 40 л/мин. Максимальное давление – 350 бар.

Максимальный расход 40 л/мин
Максимальное давление 350 Бар

УСТАНОВКА  VBCD 3/8" DE/A

Установка не займет много времени и монтируется в линию. Следует выполнить простой алгоритм:

1. Подключите порты V1 и V2 к потоку давления.

2. Порты С1 и С2 подключить к исполнительному механизму (гидромотору или гидроцилиндру).

ПРИСОЕДИНЯЮЩИЕ РАЗМЕРЫ VBCD 3/8" DE/A В ГИДРОСИСТЕМЕ

VBCD 3/8" DE/A имеет следующие основные размеры:

• Высота корпуса (H) – 60 мм.

• Длина корпуса – 248 мм.

• Ширина корпуса (S) – 30 мм.

• Резьба (V1-V2, C1-C2) – G3/8”.

• Вес – 1,944 кг.

V1-V2

С1-С2

L L1 L2 L3 L4 L5 L6 H1 H2 H S
G3/8” 150 248 50 110 30 50 44 32 28 60 30

ГДЕ КУПИТЬ ТОРМОЗНОЙ КЛАПАН VBCD 3/8" DE/A?

Лучшим выбором для покупки Overcenter - тормозного (подпорного) клапана VBCD 3/8" DE/A от итальянской компании Oleodinamica Marchesini является украинская компания «ГИДРО-ГИД». Почему стоит выбрать нас? , лучших работников, опыт продаж более 6 лет и оптимальные условия сотрудничества с каждым клиентом.

Для оформления заказа оставляйте свой номер в окне «Кнопка связи» или звоните нам самостоятельно. С нетерпением ждем уведомления именно от Вас!

Основные характеристики
  • Производитель Oleodinamica Marchesini
  • Максимальное рабочее давление, Бар от 301
  • Пропускная способность, л/мин 21-40
  • Тип монтажа Трубный
  • Резьба 3/8" BSP
  • Пропускная способность, л/мин 10
  • Максимальное рабочее давление, Бар 250
