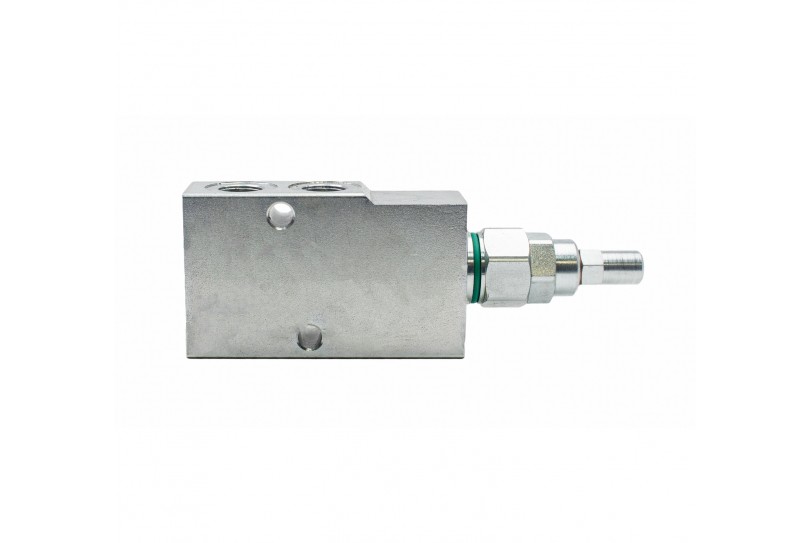

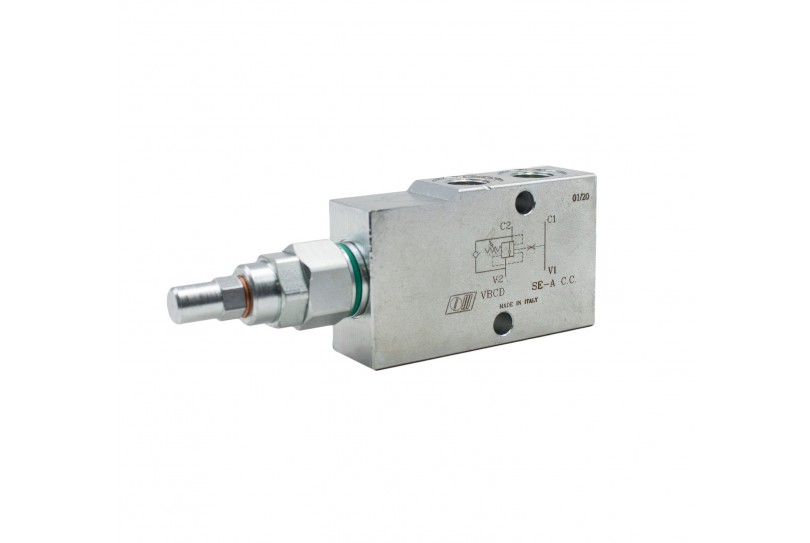

Overcenter - тормозной (контрбаланс) клапан VBCD 3/8" SE 3 VIE (40 л/мин, G 3/8")

Артикул: V0394
Overcenter - тормозной (контрбаланс) клапан VBCD 3/8" SE 3 VIE (40 л/мин, G 3/8")
Overcenter - тормозной (контрбаланс) клапан VBCD 3/8" SE 3 VIE (40 л/мин, G 3/8")
Overcenter - тормозной (контрбаланс) клапан VBCD 3/8" SE 3 VIE (40 л/мин, G 3/8")
Основные характеристики:
  • Производитель : Oleodinamica Marchesini
  • Максимальное рабочее давление, Бар : от 301
  • Пропускная способность, л/мин : 21-40
  • Тип монтажа : Трубный
  • Резьба : 3/8" BSP
  • Пропускная способность, л/мин : 10
  • Максимальное рабочее давление, Бар : 250

ТОРМОЗНОЙ КЛАПАН VBCD 3/8" SE 3 VIE НА 350 БАР

Тормозной клапан VBCD 3/8" SE 3 VIE от итальянской компании Oleodinamica Marchesini, используется для управления движением и фиксацией привода в одном направлении, благодаря контролируемому спуску груза. Клапан не допускает кавитации гидропривода. Наружная пилотная линия.

(обозначение на гидравлической схеме)

Рядом со своей главной задачей, односторонний подпорный клапан (Overcenter) может применяться в качестве запорного элемента (гидрозамка), а также выполнять такую функцию, как ограничение давления в линии (с целью недопущения кавитации).

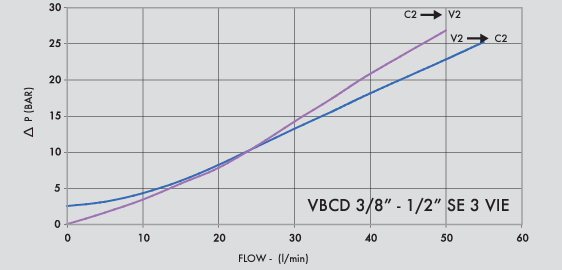

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VBCD 3/8" SE 3 VIE ГИДРОСИСТЕМЫ

Корпус Overcenter изготовлен из оцинкованной стали, а его внутренние компоненты – термически закаленной и шлифованной стали. Уплотнение – BUNA N standard, незначительная утечка. Рекомендованная терпература рабочей воды составляет 50°С. Максимальный расход – 40 л/мин. Максимальное давление – 350 бар.

Максимальный расход 40 л/мин
Максимальное давление 350 Бар

УСТАНОВКА VBCD 3/8" SE 3 VIE

Монтаж производится в линии с гидроцилиндром или гидромотором по легкому алгоритму, для этого:

1. Подключите порты V1 и V2 к потоку давления.

2. Порт С1 и С2 подключить к исполнительному механизму (гидрмотор или гидроцилиндр).

ПРИСОЕДИНЯЮЩИЕ РАЗМЕРЫ VBCD 3/8" SE 3 VIE В ГИДРОСИСТЕМЕ

VBCD 3/8" SE 3 VIE имеет следующие основные размеры:

• Высота корпуса (H) – 60 мм.

• Длина корпуса (L1) – 149 мм.

• Ширина корпуса (S) – 30 мм.

• Резьба (V1-V2, C1-C2) – G3/8".

• Вес – 1,338 кг.

ГДЕ КУПИТЬ ТОРМОЗНОЙ КЛАПАН VBCD 3/8" SE 3 VIE?

Покупать товары в ООО ГИДРО-ГИД максимально выгодно, ведь качество соответствует стоимости. Рекомендуем приобрести тормозной клапан VBCD 3/8" SE 3 VIE именно у нас. Мы волнуемся за каждого клиента и стремимся к отличной работе Вашей гидросистемы!

Чтобы оформить заказ, звоните нам самостоятельно или нажимайте «Кнопку связи» и как можно скорее получите обратную связь.

Основные характеристики
  • Производитель Oleodinamica Marchesini
  • Максимальное рабочее давление, Бар от 301
  • Пропускная способность, л/мин 21-40
  • Тип монтажа Трубный
  • Резьба 3/8" BSP
  • Пропускная способность, л/мин 10
  • Максимальное рабочее давление, Бар 250
