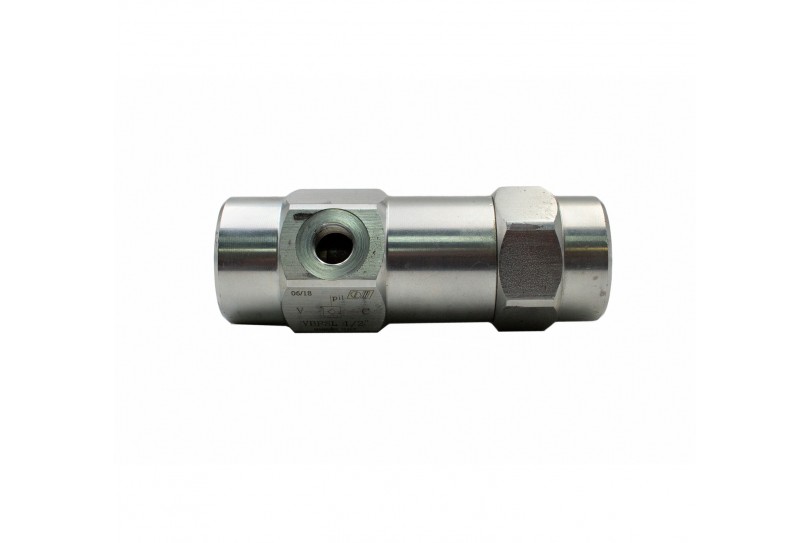

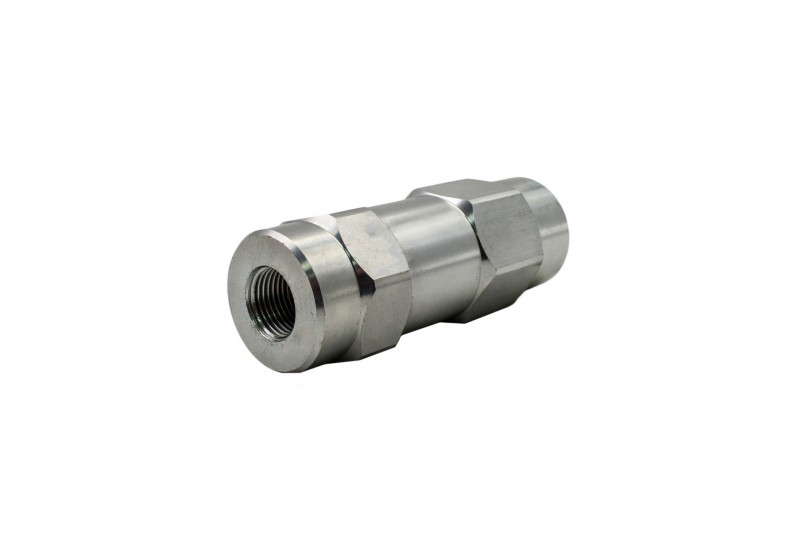

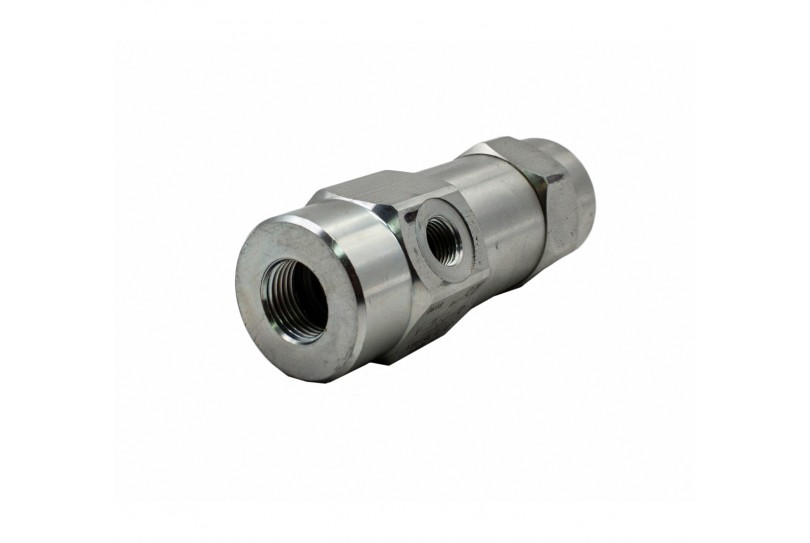

Гідрозамок односторонній 3-х лінійний (керований зворотній клапан) VBPSL 3/8” , 30 л/хв

Артикул: V0202
Гідрозамок односторонній 3-х лінійний (керований зворотній клапан) VBPSL 3/8” , 30 л/хв
Гідрозамок односторонній 3-х лінійний (керований зворотній клапан) VBPSL 3/8” , 30 л/хв
Гідрозамок односторонній 3-х лінійний (керований зворотній клапан) VBPSL 3/8” , 30 л/хв
Основні характеристики:
  • Виробник : Oleodinamica Marchesini
  • Максимальний робочий тиск, Бар : від 251 до 300
  • Пропускна здатність, л/хв : 21-40
  • Тип монтажа : Трубний
  • Різьба : 3/8" BSP
  • Пропускна здатність, л/хв : 10
  • Максимальний робочий тиск, Бар : 250

Керований зворотній клапан VBPSL 3/8”

Керований зворотній клапан VBPSL 3/8” від Oleodinamica Marchesini застосовується для фіксації гідроциліндра в положенні, яке дозволяє протікати робочій рідині лише в одному напрямку, не дозволяючи в інший, до того моменту доки не буде застосовано керуючий тиск. Його можна встановлювати в будь-якому положенні у відповідності Вашій гідросистемі.

(Позначення на гідравлічній схемі)

Oleodinamica Marchesini – італійський виробник, якому ми цілком довіряємо, адже саме вони є нашими надійними партнерами із комплектуючими, які подобаються нашим клієнтам якістю, ассортиментом вибору, різноманітними конфігураціями та наостанок доступною ціною.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ КЛАПАНА VBPSL 3/8”

Гідрозамок односторонній VBPSL 3/8” має корпус із оцинкованої сталі. Внутрішні компоненти – термічно загартована та шліфована сталь. Ущільнення – BUNA N standard. Всередині має керований конус, що не допускає протікання робочої рідини. Рекомендована температура робочої рідини 50С, а в’язкість масла – 30сСт. Максимальна пропускна здатність – 30 л/хв. Максимальний тиск – 300 Бар.

Максимальна пропускна здатність 30 л/хв
Максимальний тиск 300 Бар

ВСТАНОВЛЕННЯ  VBPSL 3/8”  У ГІДРОСИСТЕМУ

1.      Підключіть порт V до джерела живлення.

2.      Порт С до гідроциліндра.

3.      Порт Pil - до джерела подачі керуючого сигналу.

ПРИЄДНУВАЛЬНІ РОЗМІРИ VBPSL 3/8”

Керований клапан VBPSL 3/8”   має наступні приєднувальні розміри:

  • Висота корпуса(S) –  40 мм.
  • Довжина корпуса(L1) – 109 мм.
  • Ширина корпуса(S) – 40 мм.
  • Різьба(V-С) – G3/8”.
  • Рызьба(Pil) - G1/4”
  • Вага – 0,9 кг.

V-С

Pil L1 S1 S
G3/8” G1/4” 109 40 11,5

ДЕ КУПИТИ VBPSL 3/8”  В УКРАЇНІ?

Якщо Вам необхідно придбати гідрозамок односторонній(керований зворотній клапан) VBPSL 3/8” від Oleodinamica Marchesini з гарантією якості 12 місяців, то звертайтеся в українську компанію «ГІДРО-ГІД». Ми швидко підберемо ідеальні комплектуючі для Вашої гідросистеми та доставимо зручним для Вас способом або підготуємо для самовивозу.

 Для оформлення замовлення чи більш детальної консультації звертайтеся по номеру, який представлений на сайті, або залиште свій номер у віконечку «Кнопка зв’язку» і ми самостійно Вам зателефонуємо.

Основні характеристики
  • Виробник Oleodinamica Marchesini
  • Максимальний робочий тиск, Бар від 251 до 300
  • Пропускна здатність, л/хв 21-40
  • Тип монтажа Трубний
  • Різьба 3/8" BSP
  • Пропускна здатність, л/хв 10
  • Максимальний робочий тиск, Бар 250
