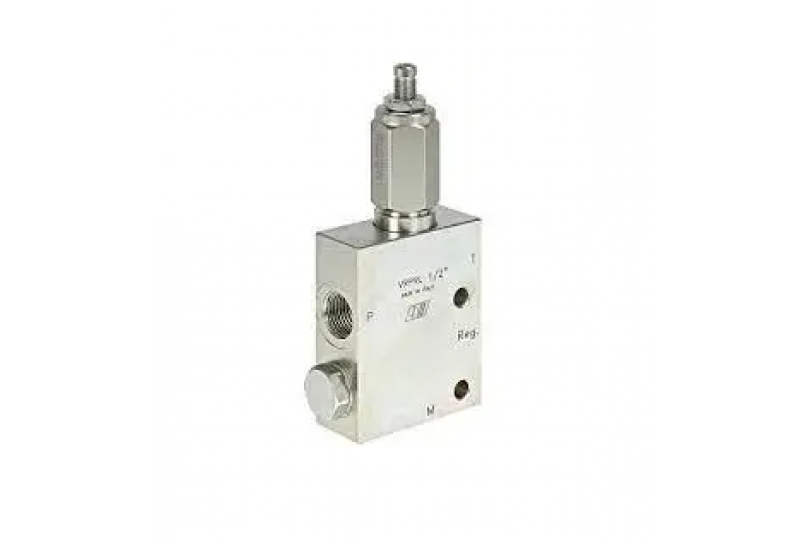

Клапан редукційно-переливний VRPRL 1/2" 10-60 BAR

Клапан редукційно-переливний VRPRL 1/2" із зворотним клапаном

            Клапан редукційно-переливний VRPRL 1/2" виробництва Oleodinamica Marchesini(Італія)  дозволяє підтримувати вихідний тиск незмінним незалежно від тиску робочої рідини на вході до клапану. Наявність зворотного клапана передбачає вільне повернення масла у вихідне положення.

(Позначення на гідравлічній схемі)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ VRPRL 1/2" ДЛЯ НАДІЙНОЇ РОБОТИ ГІДРОСИСТЕМИ

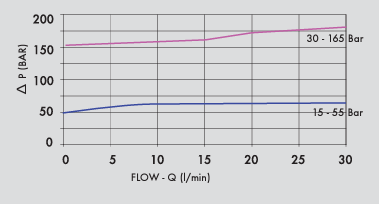

Клапан VRPRL 1/2" виготовлений із оцинкованої сталі, а от його внутрішні компоненти із загартованої сталі. Ущільнення – BUNA N standard. Протікання – 70 см³/хв(з 350 Бар до порту Р). Пропускна здатність – 30 л/хв. Максимальний тиск – 350 Бар. Діапазон тиску, що варто налаштувати - 10-60 Бар.

Встановлення VRPRL 1/2" у гідроконтур

Підключіть порт С до головного контуру, а порт Reg до лінії, де необхідно знизити тиск. Порт Т підключається до дренажу.

Як бачимо монтаж максимально легкий та швидкий. Але якщо у Вас виникнуть запитання, ми готові Вам допомогти.

ПРИЄДНУВАЛЬНІ РОЗМІРИ VRPRL 1/2"

Клапан VRPRL 1/2" із зворотним клапаном має наступні приєднувальні розміри:

• Висота корпуса(H1) –  168 мм.
• Довжина корпуса(L) – 70 мм.
• Ширина корпуса(S) – 30 мм.
• Різьба – G1/2".
• Вага – 1,468 кг.
