Клапан типу "HI-LOW" VABP 3/8 "

Артикул: V0512

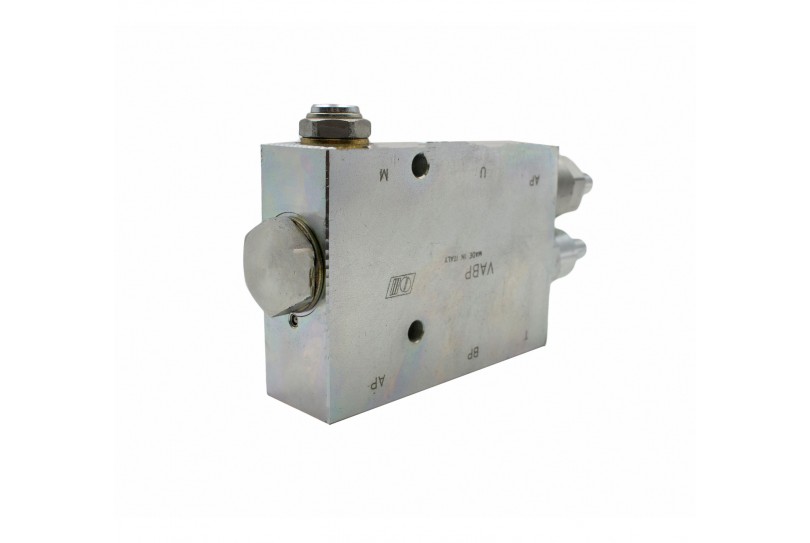

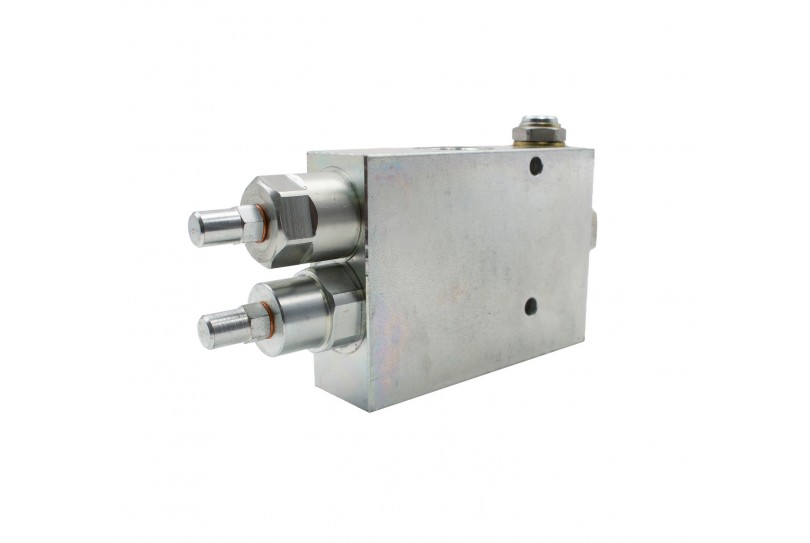

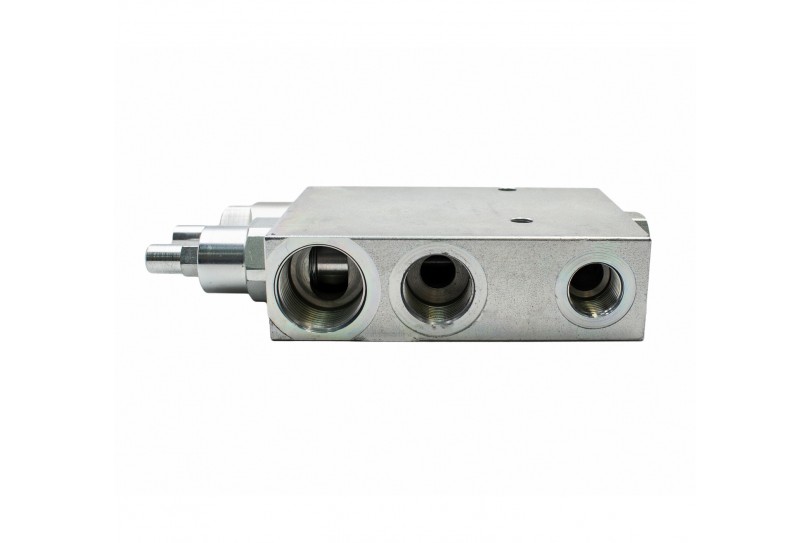

Клапан типу "HI-LOW" VABP 3/8 "
Клапан типу "HI-LOW" VABP 3/8 "
Клапан типу "HI-LOW" VABP 3/8 "
Основні характеристики:
  • Виробник : Oleodinamica Marchesini
  • Тип : Клапан расхода
  • Максимальний робочий тиск, Бар : від 251 до 300
  • Пропускна здатність, л/хв : 0-20, 21-40
  • Тип монтажа : Трубний
  • Різьба : 3/8" BSP
  • Пропускна здатність, л/хв : 10
  • Максимальний робочий тиск, Бар : 250

Клапан розвантаження типу  "HI-LOW" VABP 3/8" на 300 Бар

Клапан розвантаження типу  "HI-LOW" VABP 3/8" італійського виробництва Oleodinamica Marchesini(компанія має широкий спектр товарів, детальніше з якими Ви можете ознайомитися на нашому сайті). Клапан встановлюють у гідроконтурі, який працює від двох паралельно з’єднаних насосів. Він розвантажує насос від високої швидкості потоку робочої рідини, при досягненні певного значення калібрування. Після чого VABP 3/8" починає працювати з насосом із найменшою витратою при найвищому тиску, у результаті чого споживає менше енергії.

(позначення на гідравлічній схемі)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ VABP 3/8" ДЛЯ ГІДРАВЛІКИ

Пропускна здатність 20, 40 л/хв
Максимальний тиск 300 Бар

Клапан типу "HI-LOW" VABP 3/8" виготовлений із оцинкованої сталі, а от його внутрішні компоненти із термічно загартованої сталі. Ущільнення – BUNA N standard керований конус, що дозволяє надійний монтаж з незначним витіком. Пропускна здатність – 20, 40 л/хв. Максимальний тиск – 300 Бар.

ВСТАНОВЛЕННЯ VABP 3/8"

Підключіть порт ВР до гідронасоса з найбільшою витратою, АР навпаки до насосу з нижчою швидкістю потоку. Порт Т необхідно з’єднати при нагнітанні, а от U до тієї ж лінії, що й АР. Порт М підключають до манометру, якщо він є.

ПРИЄДНУВАЛЬНІ РОЗМІРИ КЛАПАНА VABP 3/8"

Клапан "HI-LOW" VABP 3/8"   має наступні приєднувальні розміри:

  • Висота корпуса(H) –  80 мм.
  • Довжина корпуса(L2) – 155 мм.
  • Ширина корпуса(S) – 30 мм.
  • Різьба – G3/8”.
  • Вага – 1,748 кг.



АР АВ U Т L L1 L2 L3 L4
1/4" 3/8" 3/8" 1/2" 100 142 155 50 30
L5 L6 L7 Н1 Н2 Н3 Н S
20 13 69 65 8,5 6,5 80 30

ДЕ КУПИТИ "HI-LOW" VABP 3/8" ДЛЯ ГІДРОСИСТЕМИ?

Купити клапан розвантаження типу  "HI-LOW" VABP 3/8" італійського виробництва Oleodinamica Marchesini рекомендуємо в ТОВ «ГІДРО-ГІД». Ми компанія, яка має сотні укладених контрактів з европейськими виробниками гідрокомпонентів, чим дуже пишаємося. Також ми самостійно їх виготовляємо, тому знаємося на кожному елементі на всі 100%, тому при необхідності можемо детально Вас проконсультувати. Якість та надійність товару гарантована.

Щоб зробити замовленя телеффонуйте за номером у розділі «Контакти» на нашому сайті або залишайте свої данні у віконечку «Кнопка зв’язку», щоб ми самостійно з Вам передзвонили.

Основні характеристики
  • Виробник Oleodinamica Marchesini
  • Тип Клапан расхода
  • Максимальний робочий тиск, Бар від 251 до 300
  • Пропускна здатність, л/хв 0-20, 21-40
  • Тип монтажа Трубний
  • Різьба 3/8" BSP
  • Пропускна здатність, л/хв 10
  • Максимальний робочий тиск, Бар 250
