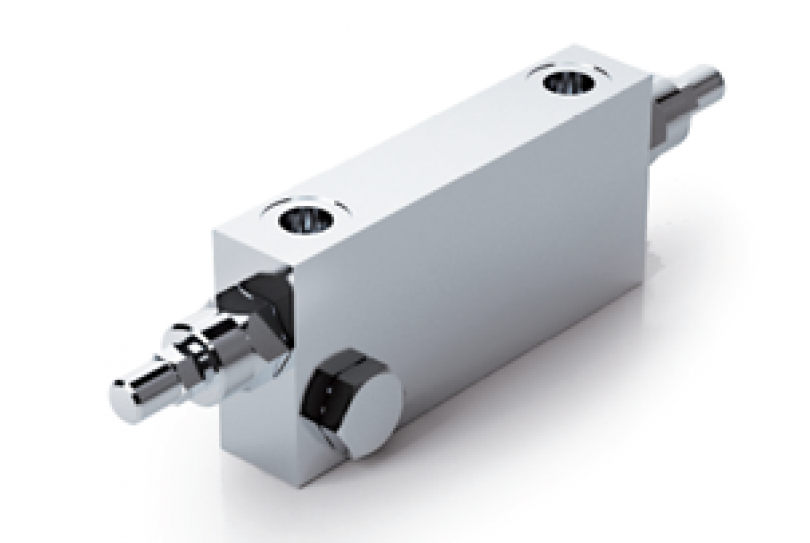

Клапан гальмівний двосторонній VBCD 3/8" DE/A FLV (40 л/хв)
- Виробник : Oleodinamica Marchesini
- Максимальний робочий тиск, Бар : 350
- Пропускна здатність, л/хв : 40
- Тип монтажа : Трубний
- Різьба : 3/8" BSP
- Пропускна здатність, л/хв : 40
- Максимальний робочий тиск, Бар : 350
ГАЛЬМІВНИЙ КЛАПАН VBCD 3/8" DE/A FLV ДЛЯ ГІДРОСИСТЕМИ
Гальмівний клапан VBCD 3/8" DE/A FLV від італійської компанії Oleodinamica Marchesini, використовується для керування рухом і блокуванням приводу в обох напрямках.
Застосовується для забезпечення плавного опускання вантажу. Клапан не допускає кавітації приводу. Спеціальне гвинтове з'єднання, що постачається разом з клапаном, дозволяє монтувати клапан безпосередньо на приводі.
(Позначення на гідравлічній схемі)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ VBCD 3/8" DE/A FLV ДЛЯ КОНТРОЛЮ ГІДРОСИСТЕМИ
Корпус Overcenter вироблений з оцинкованої сталі, а його внутрішні компоненти – загартованої сталі. Ущільнення – BUNA N standard, незначний витік. Рекомендована температура робочої рідини становить 50°С. Максимальна витрата – 40 л/хв. Максимальний тиск – 350 Бар.
Увага: налаштування клапана має бути принаймні в 1,31 рази вищим за тиск, викликаний навантаженням, щоб дозволити клапану закриватися, навіть якщо він піддається тиску, відповідному максимуму навантаження.
| Максимальна пропускна здатність | 40 л/хв |
| Максимальний тиск | 350 Бар |
ВСТАНОВЛЕННЯ VBCD 3/8" DE/A FLV
Встановлення не займе багато часу та монтується в лінію. Варто виконати простий алгоритм:
1. Підключіть порти V1 та V2 до потоку тиску.
2. Порти С1 та С2 підключити до виконавчого механізму (гідромотору або гідроциліндру).

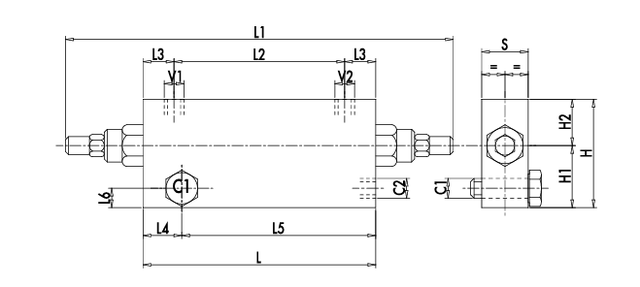

ПРИЄДНУВАЛЬНІ РОЗМІРИ VBCD 3/8" DE/A FLV У ГІДРОСИСТЕМІ
VBCD 3/8" DE/A FLV має такі основні розмірі:
- Висоту корпуса(H) – 70 мм.
- Довжина корпуса(L1) – 250 мм.
- Ширина корпуса(S) – 30 мм.
- Різьба(V1-V2, С1-С2) – G3/8”.
- Вага – 2.414 кг.
|
V1-V2 C1-C2 |
L | L1 | L2 | L3 | L4 | L5 | L6 | H | H1 | Н2 | S |
| G3/8" | 150 | 250 | 110 | 20 | 22 | 128 | 17 | 70 | 44 | 26 | 30 |
ДЕ КУПИТИ ГАЛЬМІВНИЙ КЛАПАН VBCD 3/8" DE/A FLV?
Найкращим вибором для купівлі Overcenter - гальмівного (підпірного) клапана VBCD 3/8" DE/A FLV від італійської компані Oleodinamica Marchesini є українська компанія «ГІДРО-ГІД». Чому варто обрати нас? Ми маємо склад гідрокомпонентів, який налічує понад 85000 товарів найвищої якості, найкращих працівників, досвід продажів понад 6 років та оптимальні умови співпраці з кожним клієнтом.
Для оформлення замовлення залишайте свій номер телефону у вікні «Кнопка зв’язку» або телефонуйте нам самостійно. З нетерпінням чекаємо повідомлення саме від Вас!
