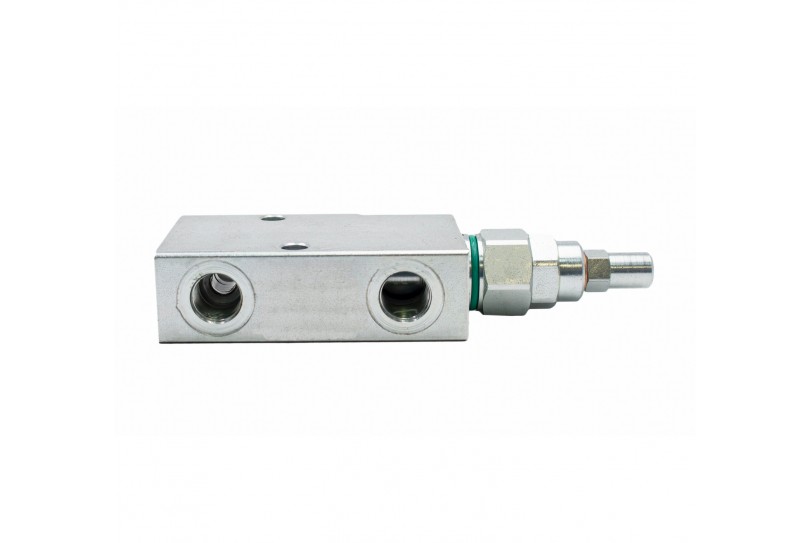

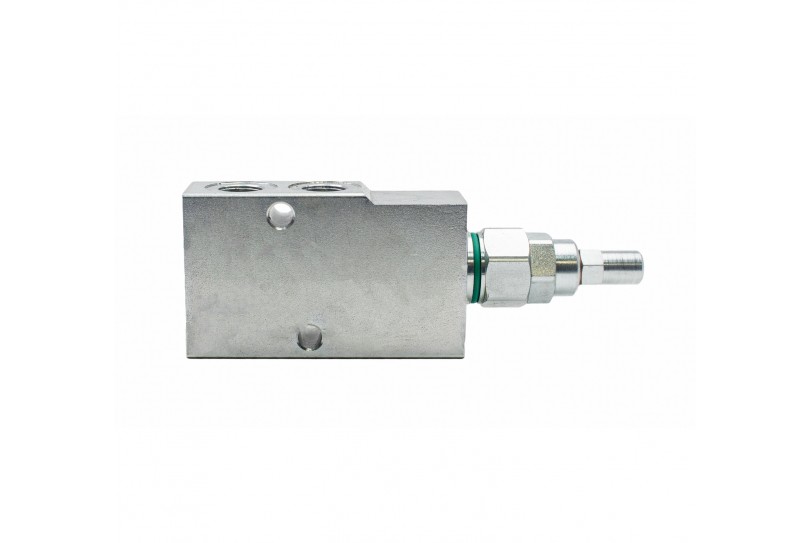

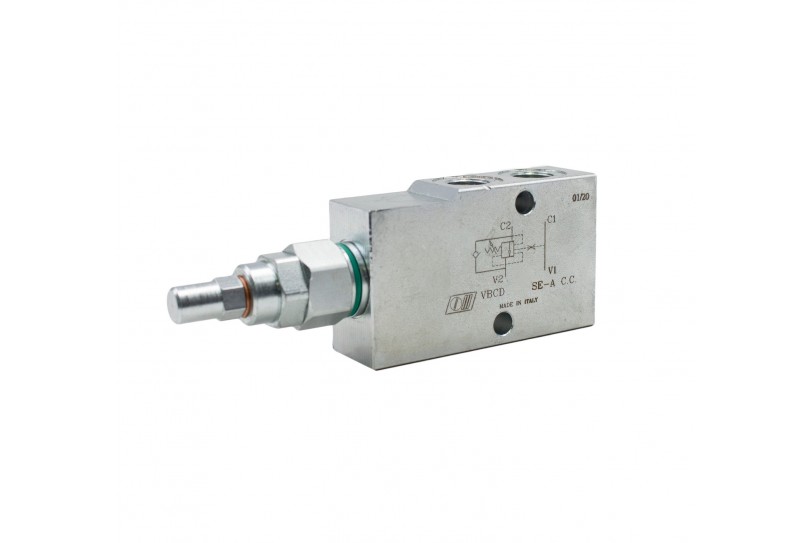

Overcenter - гальмівний (підпірний) клапан (160 л/хв, VBCD 1" SE/А)
- Виробник : Oleodinamica Marchesini
- Максимальний робочий тиск, Бар : від 301
- Пропускна здатність, л/хв : від 151
- Тип монтажа : Трубний
- Різьба : 1" BSP
- Пропускна здатність, л/хв : 10
- Максимальний робочий тиск, Бар : 250
ГАЛЬМІВНИЙ КЛАПАН VBCD 1" SE/А НА 350 БАР
Гальмівний клапан VBCD 1" SE/А від італійської компанії Oleodinamica Marchesini, використовується для керування рухом та фіксацією приводу в одному напрямку, завдяки контрольованому спуску вантажу. Клапан не допускає кавітацій гідроприводу. Для того щоб односторонній гальмівний клапан типу "А" повноцінно функціонував, необхідно забезпечити тиск номіналом мінімум в 1,3 рази вище тиску потоку.
(Позначення на гідравлічній схемі)
Поряд зі своєю головною задачею, односторонній підпірний (Overcenter) клапан може застосовуватися в якості запірного елемента (гідрозамка), а також виконувати таку функцію, як обмеження тиску в лінії (з метою недопущення кавітації).
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ VBCD 1" SE/А ГІДРОСИСТЕМИ
Корпус Overcenter вироблений з оцинкованої сталі, а його внутрішні компоненти – термічно загартованої та шліфованої сталі. Ущільнення – BUNA N standard, незначний витік. Рекомендована терпература робочої рідини становить 50°С.Максимальна витрата – 160 л/хв. Максимальний тиск – 350 Бар.
| Максимальна пропускна здатність | 160 л/хв |
| Максимальний тиск | 350 Бар |
ВСТАНОВЛЕННЯ VBCD 1" SE/А
Монтаж відбувається в лінії з гідроциліндром чи гідромотором за легким алгоритмом, для цього:
1. Підключіть порти V1 та V2 до потоку тиску.
2. Порт С1 та С2 підключити до виконавчого механізму (гідмотору чи гідроциліндра).
ПРИЄДНУВАЛЬНІ РОЗМІРИ VBCD 1" SE/А У ГІДРОСИСТЕМІ
VBCD 1" SE/А має такі основні розмірі:
- Висоту корпуса(H) – 90 мм.
- Довжина корпуса(L1) – 213 мм.
- Ширина корпуса(S) – 50 мм.
- Різьба(V1-V2, С1-С2) – G1”.
- Вага – 5,52 кг.
|
V1-V2 С1-С2 |
L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | H | S |
| G1” | 156 | 213 | 70 | 109,5 | 23,5 | 63 | 75 | 70 | 90 | 50 |
ДЕ КУПИТИ ГАЛЬМІВНИЙ КЛАПАН VBCD 1" SE/А?
Купляти товари в ТОВ «ГІДРО-ГІД» максимально вигідно, адже якість відповідає вартості. Тож рекомендуємо придбати гальмівний клапан VBCD 1" SE/А саме в нас. Ми хвилюємося за кожного клієнта та прагнемо до відмінної роботи Вашої гідросистеми!
Щоб оформити замовлення телефонуйте нам самостійно або натискайте «Кнопку зв’язку» та якнайскоріше отримаєте зворотній зв’язок.
