Кінцевий вимикач кнопка нормально закритий V - 201 3/4” NC

Артикул: V0829

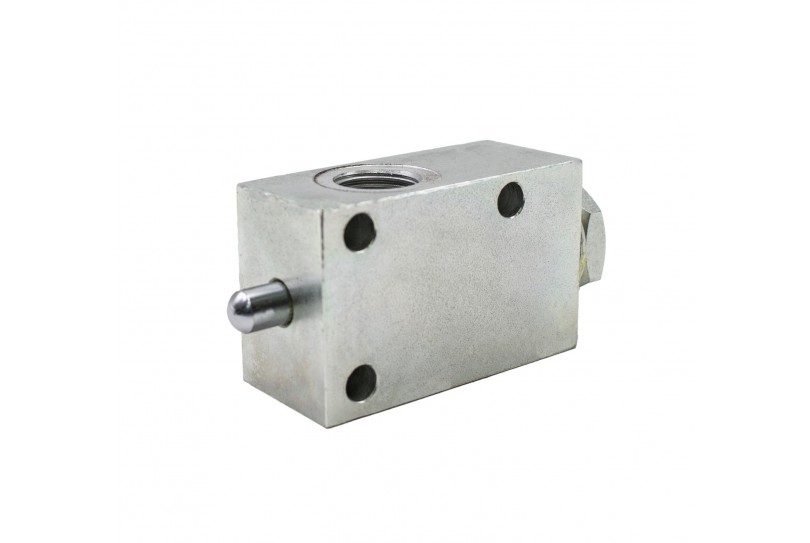

Кінцевий  вимикач кнопка нормально закритий V - 201 3/4” NC

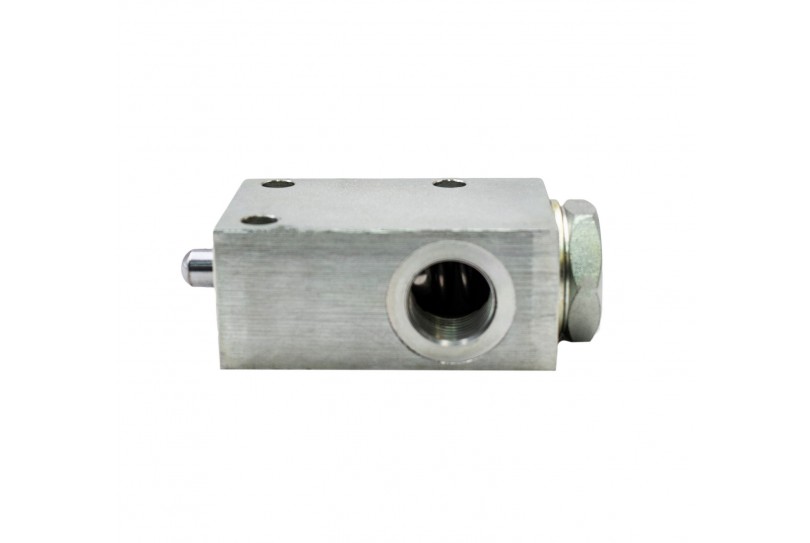

Кінцевий  вимикач кнопка нормально закритий V - 201 3/4” NC
Кінцевий  вимикач кнопка нормально закритий V - 201 3/4” NC
Основні характеристики:
  • Виробник : Oleodinamica Marchesini
  • Максимальний робочий тиск, Бар : від 301
  • Пропускна здатність, л/хв : 71-100
  • Тип монтажа : Трубний
  • Різьба : 3/4" BSP
  • Пропускна здатність, л/хв : 10
  • Максимальний робочий тиск, Бар : 250

Кінцевий вимикач нормально закритий V-201 3/4” на 350 Бар

Кінцевий вимикач нормально закритий V-201 3/4” від Oleodinamica Marchesini, що є виробником широкого спектру гідравлічних товарів по європейській якості. Він використовується для відкриття потоку робочої рідини в гідроциліндрі.

(позначення на гідравлічній схемі)

Коли клапан працює механічно, то відбувається вільний потік масла від з лінії Р до А. Також є ще дві суттєві функціонали нормально закритого кінцевого вимикача:

А)керування послідовністю двох гідроприводів;

Б)виступає як обмежувальний клапан, із прямим потоком підключеним до дренажу.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ V - 201

Корпус V-201 3/4” виготовлений з оцинкований сталі, а його внутрішні компоненти виробляєть із термічно загартованої сталі. Ущільнення – BUNA N standard куля, що забороняє протікання речовини. Максимальне відкриття регулювання – 13 мм. Максимальна пропускна здатність – 100 л/хв. Максимальний тиск – 350 Бар.

Максимальна пропускна здатність 100 л/хв
Максимальний тиск 350 Бар

ПРИЄДНУВАЛЬНІ РОЗМІРИ V-201 3/4” У ГІДРОСИСТЕМІ

Нормально закритий кінцевий клапан V - 201 має:

  • висоту корпуса(Н) – 70 мм.
  • довжину корпуса(L1) – 115 мм.
  • ширину корпуса(S) – 45 мм.
  • різьбу – G3/4”.
  • вагу – 0,86 кг.



А
А - Р L L1 L2 L3 L4
3/4" 88 115 50 20 68
L5 L6 L7 Н S
23 14 61 70 45

ДЕ КУПИТИ V-201 3/4”?

Кінцевий вимикач нормально закритий V - 201  від Oleodinamica Marchesini рекомендуємо придбати в українській компанії «ГІДРО-ГІД». Наші покупці обирають нас уже близько 6 років та завжди були задоволенні. Адже ми маємо не лише широкий спектр товарів від найдрібніших комплектуючих до найбільших гідроелементів, а й високу якість цих товарів, чим дуже пишаємося.

Оформлюйте замовлення за номером, який представлено на сайті.

Основні характеристики
  • Виробник Oleodinamica Marchesini
  • Максимальний робочий тиск, Бар від 301
  • Пропускна здатність, л/хв 71-100
  • Тип монтажа Трубний
  • Різьба 3/4" BSP
  • Пропускна здатність, л/хв 10
  • Максимальний робочий тиск, Бар 250
