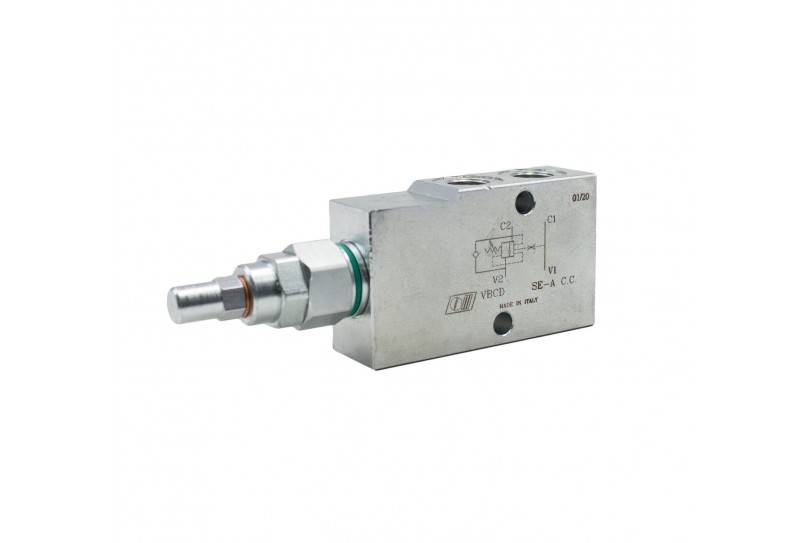

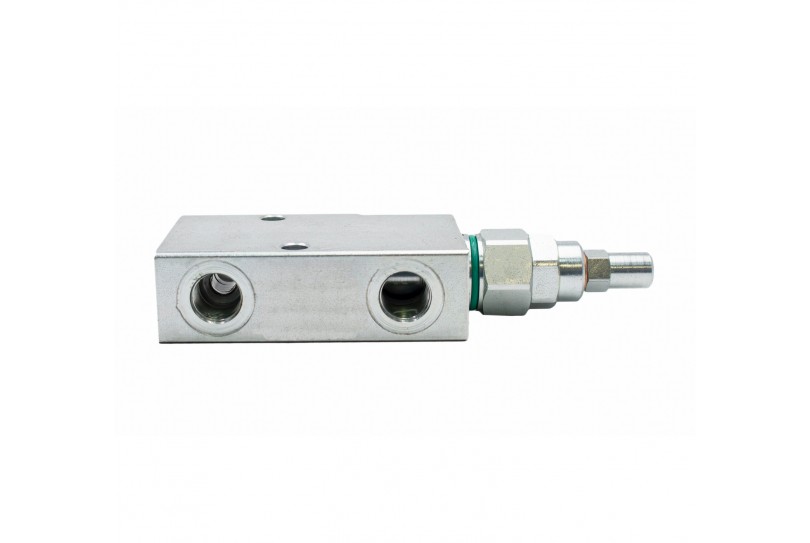

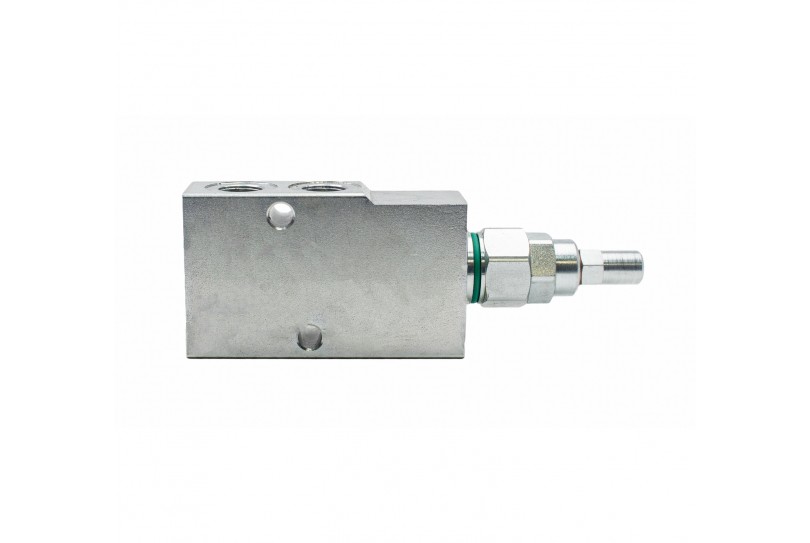

Overcenter - тормозной (подпорный) клапан (95 л/мин, VBCD 3/4" SE/А)
- Производитель : Oleodinamica Marchesini
- Максимальное рабочее давление, Бар : от 301
- Пропускная способность, л/мин : 71-100
- Тип монтажа : Трубный
- Резьба : 3/4" BSP
- Пропускная способность, л/мин : 10
- Максимальное рабочее давление, Бар : 250
ТОРМОЗНОЙ КЛАПАН VBCD 3/4" SE/А НА 350 БАР
Тормозной клапан VBCD 3/4" SE/А от итальянской компании Oleodinamica Marchesini, используется для управления движением и фиксацией привода в одном направлении, благодаря контролируемому спуску груза. Клапан не допускает кавитации гидропривода. Для того чтобы односторонний тормозной клапан типа "А" полноценно функционирует , необходимо обеспечить давление номиналом минимум в 1,3 раза выше давления потока.
(обозначение на гидравлической схеме)
Рядом со своей главной задачей, односторонний подпорный клапан (Overcenter) может применяться в качестве запорного элемента (гидрозамка), а также выполнять такую функцию, как ограничение давления в линии (с целью недопущения кавитации).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VBCD 3/4" SE/А ГИДРОСИСТЕМЫ
Корпус Overcenter изготовлен из оцинкованной стали, а его внутренние компоненты – термически закаленной и шлифованной стали. Уплотнение – BUNA N standard, незначительная утечка. Рекомендованная терпература рабочей воды составляет 50°С. Максимальный расход – 95 л/мин. Максимальное давление – 350 бар.
| Максимальный расход | 95 л/мин |
| Максимальное давление | 350 Бар |
УСТАНОВКА VBCD 3/4" SE/А
Монтаж производится в линии с гидроцилиндром или гидромотором по легкому алгоритму, для этого:
1. Подключите порты V1 и V2 к потоку давления.
2. Порт С1 и С2 подключить к исполнительному механизму (гидрмотор или гидроцилиндр).
ПРИСОЕДИНЯЮЩИЕ РАЗМЕРЫ VBCD 3/4" SE/А В ГИДРОСИСТЕМЕ
VBCD 3/4" SE/А имеет следующие основные размеры:
• Высота корпуса (H) – 80 мм.
• Длина корпуса (L1) – 187 мм.
• Ширина корпуса (S) – 35 мм.
• Резьба (V1-V2, C1-C2) – G3/4”.
• Вес – 2,372 кг.
|
V1-V2 С1-С2 |
L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | H | S |
| G3/4” | 127 | 187 | 46 | 85 | 23,5 | 62,5 | 75 | 44 | 80 | 35 |
ГДЕ КУПИТЬ ТОРМОЗНОЙ КЛАПАН VBCD 3/4" SE/А?
Покупать товары в ООО ГИДРО-ГИД максимально выгодно, ведь качество соответствует стоимости. Рекомендуем приобрести тормозной клапан VBCD 3/4" SE/А именно у нас. Мы волнуемся за каждого клиента и стремимся к отличной работе Вашей гидросистемы!
Чтобы оформить заказ, звоните нам самостоятельно или нажимайте «Кнопку связи» и как можно скорее получите обратную связь.
