Клапан редукционно-переливной VRP 1/2"10-60 BAR

Артикул: V0706/060

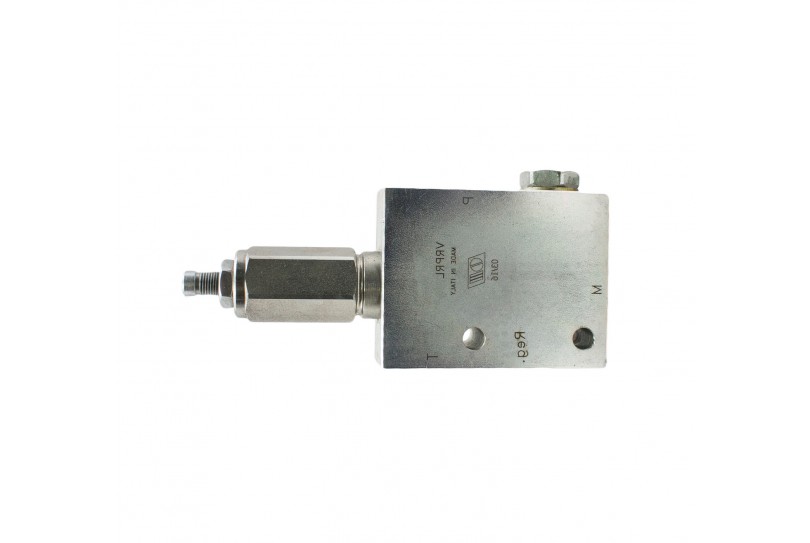

Клапан редукционно-переливной  VRP 1/2"10-60 BAR

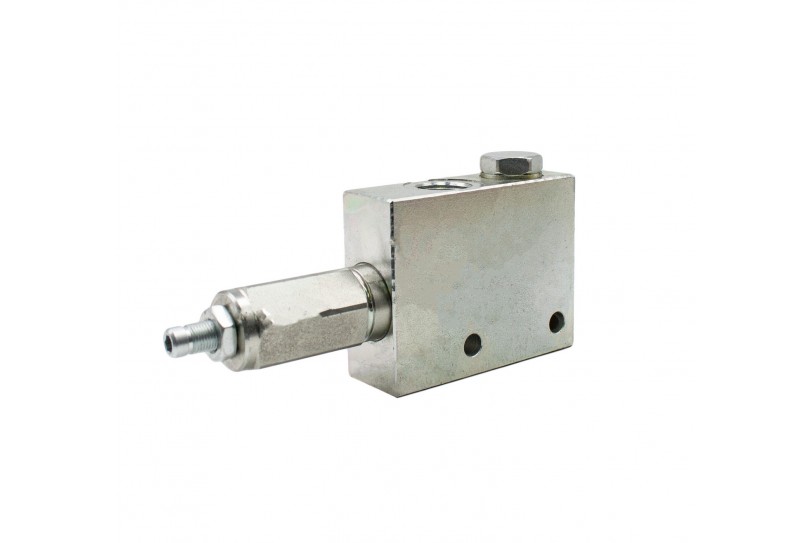

Клапан редукционно-переливной  VRP 1/2"10-60 BAR
Клапан редукционно-переливной  VRP 1/2"10-60 BAR
Основные характеристики:
  • Производитель : Oleodinamica Marchesini
  • Тип : Клапан давления
  • Максимальное рабочее давление, Бар : до 200
  • Пропускная способность, л/мин : 21-40
  • Тип монтажа : Трубный
  • Резьба : 1/2" BSP
  • Пропускная способность, л/мин : 10
  • Максимальное рабочее давление, Бар : 250

Клапан редукционно-переливной VRP 1/2" без обратного клапана

            Клапан редукционно-переливной VRP 1/2" производства Oleodinamica Marchesini(Италия) позволяет поддерживать выходное давление неизменным независимо от давления рабочей жидкости на входе в клапан.

(Обозначение на гидравлической схеме)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VRP 1/2" ДЛЯ НАДЕЖНОЙ РАБОТЫ ГИДРОСИСТЕМЫ

Расход 30 л/мин
Максимальное давление 350 Бар
Диапазон давления, который следует настроить 10-60 Бар

Клапан VRP 1/2" изготовлен из оцинкованной стали, а вот его внутренние компоненты из закаленной стали. Уплотнение – BUNA N standard. Протекание – 70 см3/мин (из 350 Бар до порта Р). Пропускная способность – 30 л/мин. Максимальный давление – 350 Бар. Диапазон давления, который следует настроить - 10-60 Бар.

Установка VRP 1/2" в гидроконтур

Подключите порт С к главному контуру, а порт Reg к линии, где необходимо снизить давление. Порт Т подключается к дренажу.

Как видим, монтаж максимально легкий и быстрый. Но если у Вас возникнут вопросы, мы готовы помочь Вам.

ПРИСОЕДИНЯЮЩИЕ РАЗМЕРЫ VRP 1/2"

Клапан VRP 1/2" с обратным клапаном имеет следующие присоединительные размеры:

  • Высота корпуса (H1) – 168 мм.
  • Длина корпуса (L) – 70 мм.
  • Ширина корпуса (S) – 30 мм.
  • Резьба – G1/2".
  • Вес – 1,468 кг.



P-Т-Reg L L1 L2 L3 L4
1/2" 70 12 36 44 17
L5 L6 L7 Н Н1 S
55 35 32 90 168 30

ГДЕ КУПИТЬ VRP 1/2" В УКРАИНЕ?

Купить клапан редукционно-переливной VRP 1/2" производства Oleodinamica Marchesini (Италия) рекомендуем в украинской компании «ГИДРО-ГИД». Мы подробно знаем о каждом гидравлическом элементе и умеем совмещать их в различные агрегаты: маслостанции, фильтровальные установки и др. Продукция проверена не одной сотней клиентов, поэтому можете быть в ней уверены.

Чтобы сделать заказ, обращайтесь по номеру на нашем сайте или нажимайте кнопку связи.

Основные характеристики
  • Производитель Oleodinamica Marchesini
  • Тип Клапан давления
  • Максимальное рабочее давление, Бар до 200
  • Пропускная способность, л/мин 21-40
  • Тип монтажа Трубный
  • Резьба 1/2" BSP
  • Пропускная способность, л/мин 10
  • Максимальное рабочее давление, Бар 250
