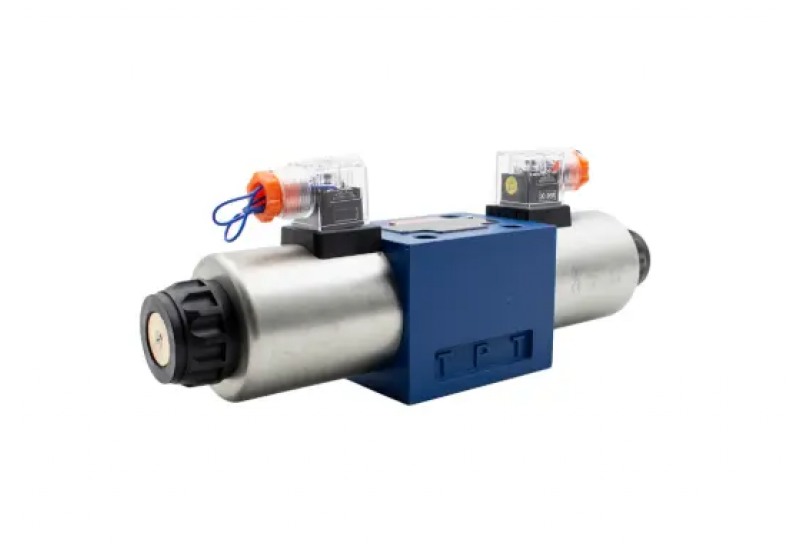

Електромагнітний гідророзподілювач ДУ10, схема JА

Електромагнітний гідророзподільник ДУ10, схема JА

Гідророзподілювач плитного монтажу з електромагнітним керуванням змінює напрямок потоку робочої рідини, тим самим управляє робочим органом за допомогою подачі електричного сигналу на котушку розподільника. Монтуються дані розподільники на спеціальну плиту, а виготовлення за єдиним європейським стандартом робить гідрозолотники даного типу легко взаємозамінними. Управління відбувається за допомогою електромагніту, який встановлюється в залежності від напруги струму в системі управління. Розподільники даного типу є найбільш часто використовуваними в промислової гідравліки для управління системами і механізмами за допомогою електропульта.

Технічні характеристики розподільника 4WE10JА

Італійський розподільник, виробництва Oleodinamica Mozioni монтується на плиту типорозміру ДУ10. Золотник трилінійний (відсутня лінія зливу), схема JА, в момент перемикання лінії перекриті. Максимальна пропускна здатність 120 літрів в хвилину. Напруга - 220 Вольт, можливі також інші модифікації.

Гідророзподілювач 4WE10JА є аналогом наступних розподілювачей:

- Гидроаппаратура (ВЕ10 34 Г24НМ, ВЕ10 34 Г12НМ, ВЕ10 34 Г110НМ, ВЕ10 34 Г220НМ)
- італійського виробника Atos (DКЕ-0713-X12DC, DКЕ-0713-X24DC, DКЕ-0713-X110AC, DКЕ-0713-X220AC)
- німецького виробника Bosch Rexroth (4WE10 J 6X/G12, 4WE10 J 6X/G24, 4WE10 J 6X/W110R, 4WE10 J 6X/W220R)
- італійського виробника Duplomatic (DS5-S3/11ND24, DS5-S3/11ND24, DS5-S3/11NF110, DS5-S3/11NF220)
- американського виробника Vickers (DG4V-5-6С-M-H, DG4V-5-6С-M-G, DG4V-5-6С-M-A/B, DG4V-5-6С-M-C)

На складі компанії «СКР-Гідравлік» представлені розподільники електромагнітного управління різних схем, від світових виробників за оптовими цінами.
