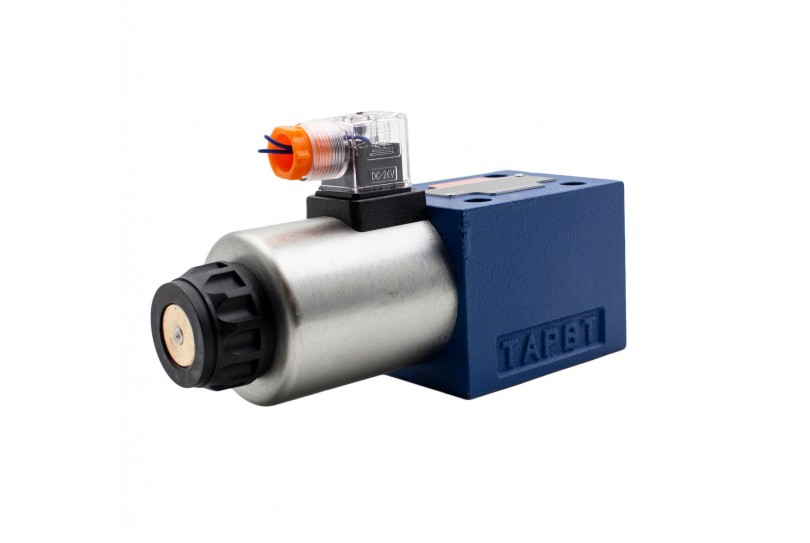

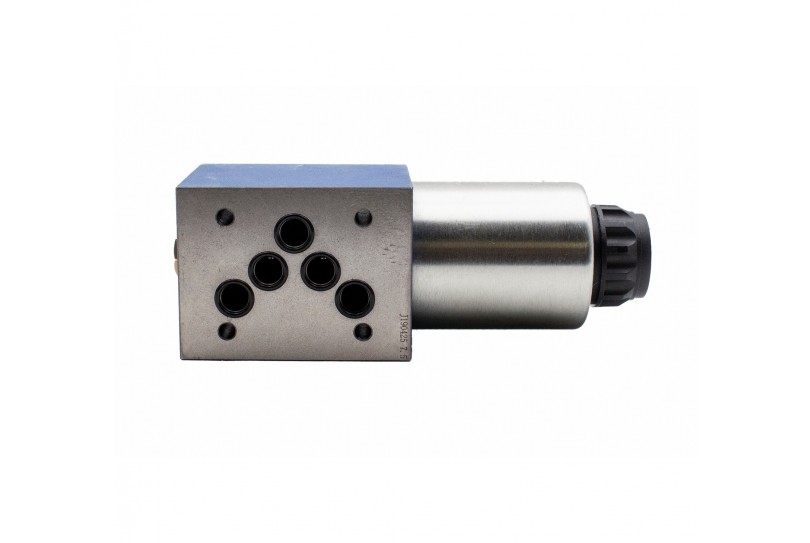

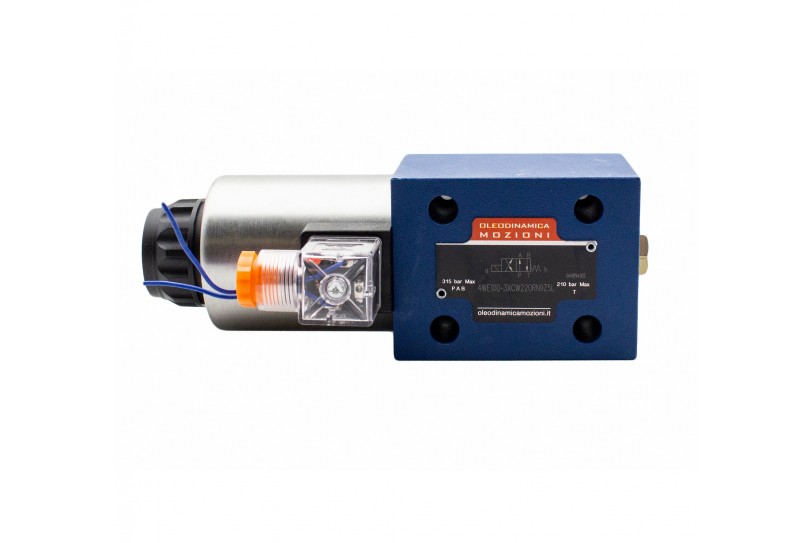

Електромагнітний гідророзподілювач ДУ10, схема D (574A)

Артикул: MI0011061
Електромагнітний гідророзподілювач ДУ10, схема D (574A)
Електромагнітний гідророзподілювач ДУ10, схема D (574A)
Електромагнітний гідророзподілювач ДУ10, схема D (574A)
Основні характеристики:
  • Виробник : Oleodinamica Mozioni
  • Тип : Електромагнітні
  • Пропускна здатність, л/хв : від 81 до 100
  • Пропускна здатність, л/хв : 120
  • Максимальний робочий тиск, Бар : до 315
  • Тип корпуса : Плитного монтажу
  • Діаметр умовного проходу : ДУ 10
  • Кількість секцій : Одна
  • Кількість котушок : 1 (одномагнітний)
Хит
В наявності
Роздріб
Напруга живлення, Вольт: 110 24 12 220

Електромагнітний гідророзподільник ДУ10, схема D (574A)

Гідророзподілювач плитного монтажу з електромагнітним керуванням змінює напрямок потоку робочої рідини, тим самим управляє робочим органом за допомогою подачі електричного сигналу на котушку розподільника. Монтуються дані розподільники на спеціальну плиту, а виготовлення за єдиним європейським стандартом робить гідрозолотники даного типу легко взаємозамінними. Управління відбувається за допомогою електромагніту, який встановлюється в залежності від напруги струму в системі управління. Розподільники даного типу є найбільш часто використовуваними в промислової гідравліки для управління системами і механізмами за допомогою електропульта.

Технічні характеристики розподільника 4WE10D

Італійський розподільник, виробництва Oleodinamica Mozioni монтується на плиту типорозміру ДУ10. Золотник трилінійний (відсутня лінія зливу), схема D (574A), в момент перемикання лінії перекриті. Максимальна пропускна здатність 120 літрів в хвилину. Напруга - 12 Вольт, можливі також інші модифікації.

Гідророзподілювач 4WE10D є аналогом наступних розподілювачей:

- Гидроаппаратура (ВЕ10 574A Г24НМ, ВЕ10 574A Г12НМ, ВЕ10 574A Г110НМ, ВЕ10 574A Г220НМ)
- італійського виробника Atos (DКЕ-0631/2-X12DC, DКЕ-0631/2-X24DC, DКЕ-0631/2-X110AC, DКЕ-0631/2-X220AC)
- німецького виробника Bosch Rexroth (4WE10 6X/G12, 4WE10 D 6X/G24, 4WE10 D 6X/W110R, 4WE10 D 6X/W220R)
- італійського виробника Duplomatic (DS5-TA/11ND24, DS5-TA/11ND24, DS5-TA/11NF110, DS5-TA/11NF220)
- американського виробника Vickers (DG5V-3-2AL-M-H, DG5V-3-2AL-M-G, DG5V-3-2AL-M-A/B, DG5V-3-2AL-M-C)

На складі компанії «СКР-Гідравлік» представлені розподільники електромагнітного управління різних схем, від світових виробників за оптовими цінами.

Основні характеристики
  • Виробник Oleodinamica Mozioni
  • Тип Електромагнітні
  • Пропускна здатність, л/хв від 81 до 100
  • Пропускна здатність, л/хв 120
  • Максимальний робочий тиск, Бар до 315
  • Тип корпуса Плитного монтажу
  • Діаметр умовного проходу ДУ 10
  • Кількість секцій Одна
  • Кількість котушок 1 (одномагнітний)
