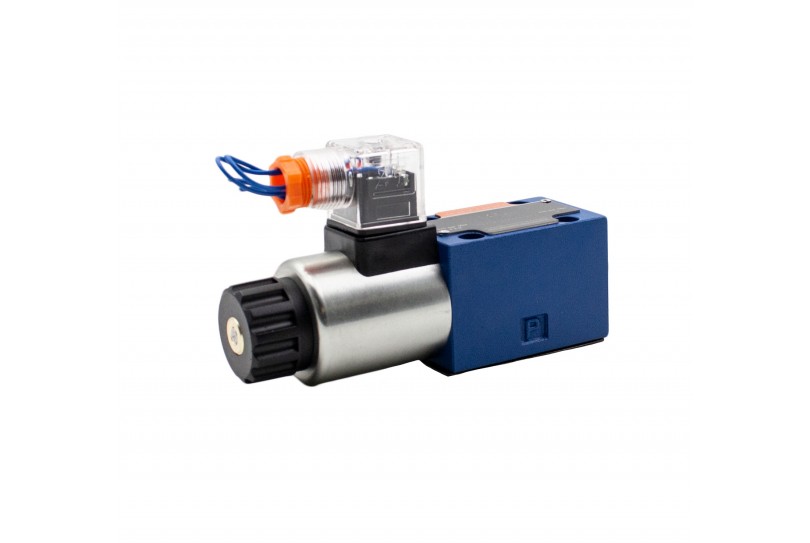

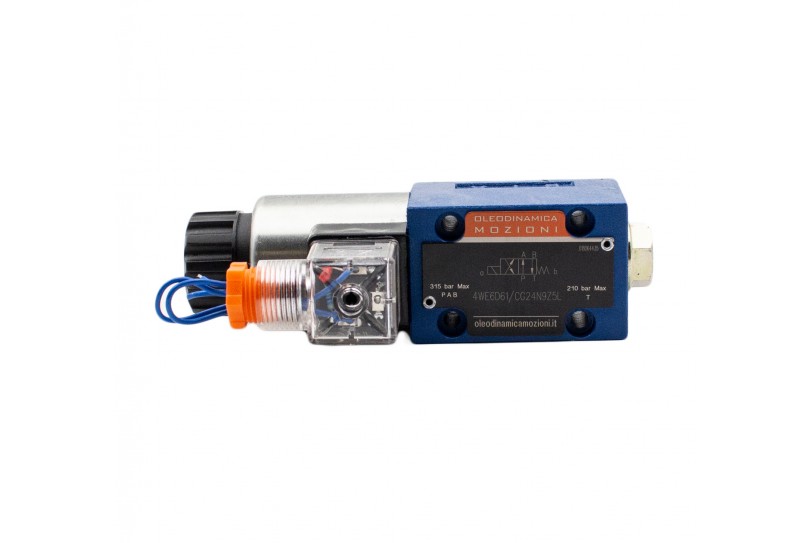

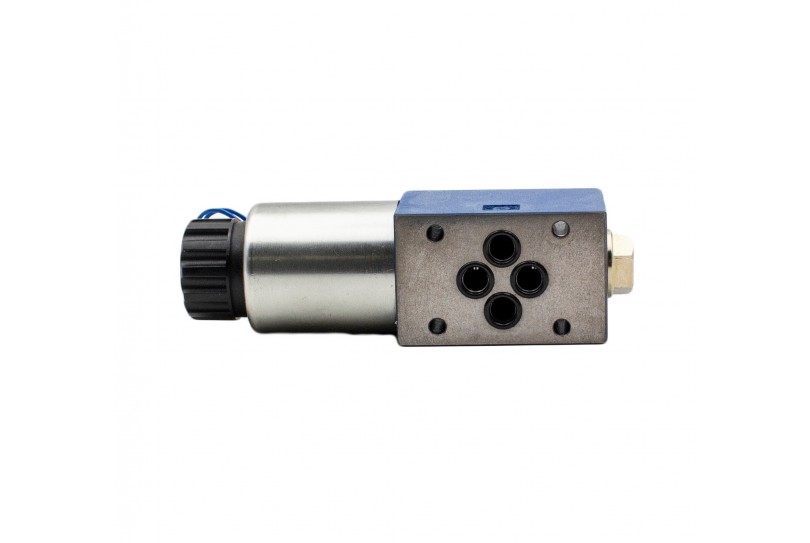

Електромагнітний гідророзподілювач ДУ6, схема В (573Е)

Електромагнітний гідророзподільник ДУ6, схема В (573Е)

Гідророзподільник плитного монтажу з електромагнітним керуванням змінює напрямок потоку робочої рідини, тим самим управляє робочим органом за допомогою подачі електричного сигналу на котушку розподільника. Монтуються дані розподільники на спеціальну плиту, а виготовлення за єдиним європейським стандартом робить гідрозолотніки даного типу легко взаємозамінними. Управління відбувається за допомогою електромагнітів, який встановлюється в залежності від напруги струму в системі управління. Розподільники даного типу є найбільш часто використовуваними в промисловій гідравліки для управління системами і механізмами за допомогою електропульта.

Технічні характеристики розподільника 4WE6ЕВ (573Е)

Італійський розподільник, виробництва Oleodinamica Mozioni монтується на плиту типорозміру ДУ6. Золотник трьохлінійний (відсутня лінія зливу), двопозиційний, схема НА, в момент перемикання  - лінії перекриті. Максимальна пропускна здатність 80 літрів в хвилину. Напруга - 12 Вольт, можливі також інші модифікації.

Гідророзподілювач 4WE6В є аналогом наступних розподілювачей:

- Гидроаппаратура (ВЕ6 573Е Г24НМ, ВЕ6 573Е Г12НМ, ВЕ6 573Е Г110НМ, ВЕ6 573Е Г220НМ)
- італійського виробника Atos (DHI-063А2/2-X12DC, DHI-063А2/2-X24DC, DHI-063А2/2-X110AC, DHI-063А2/2-X220AC)
- німецького виробника Bosch Rexroth (4WE6 В 6X/G12, 4WE6 В 6X/G24, 4WE6 В 6X/W110R, 4WE6 В 6X/W220R)
- італійського виробника Duplomatic (DS3-TВ23/11ND12, DS3-TВ23/11ND24, DS3-TВ23/11NF110, DS3-TВ23/11NF220)
- американського виробника Vickers (DG4V-3-22АL-M-H, DG4V-3-22АL-M-G, DG4V-3-22АL-M-A/B, DG4V-3-22АL-M-C)

На складі компанії «СКР-Гідравлік» представлені розподільники електромагнітного управління різних схем, від світових виробників за оптовими цінами.
