Клапан типу "HI-LOW" VABP 3/4 "
- Виробник : Oleodinamica Marchesini
- Тип : Клапан расхода
- Максимальний робочий тиск, Бар : від 301
- Пропускна здатність, л/хв : 21-40, 71-100
- Тип монтажа : Трубний
- Різьба : 3/4" BSP
- Пропускна здатність, л/хв : 10
- Максимальний робочий тиск, Бар : 250

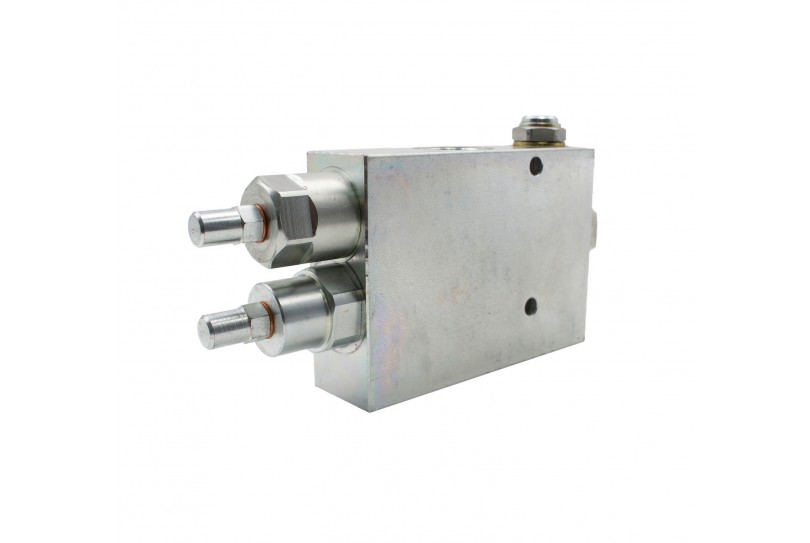

Клапан розвантаження типу "HI-LOW" VABP 3/4" на 350 Бар
Клапан розвантаження типу "HI-LOW" VABP 3/4" італійського виробництва Oleodinamica Marchesini(компанія має широкий спектр товарів, детальніше з якими Ви можете ознайомитися на нашому сайті). Клапан встановлюють у гідроконтурі, який працює від двох паралельно з’єднаних насосів. Він розвантажує насос від високої швидкості потоку робочої рідини, при досягненні певного значення калібрування. Після чого VABP 3/4" починає працювати з насосом із найменшою витратою при найвищому тиску, у результаті чого споживає менше енергії.
(позначення на гідравлічній схемі)

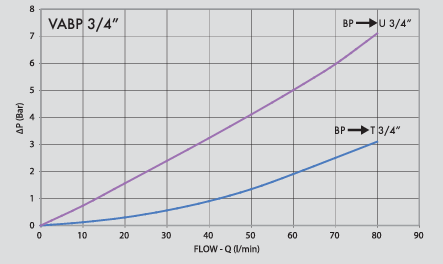

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ VABP 3/4" ДЛЯ ГІДРАВЛІКИ
| Пропускна здатність | 40, 80 л/хв |
| Максимальний тиск | 350 Бар |
Клапан типу "HI-LOW" VABP 3/4" виготовлений із оцинкованої сталі, а от його внутрішні компоненти із термічно загартованої сталі. Ущільнення – BUNA N standard керований конус, що дозволяє надійний монтаж з незначним витіком. Пропускна здатність – 40, 80 л/хв. Максимальний тиск – 350 Бар.
ВСТАНОВЛЕННЯ VABP 3/4"

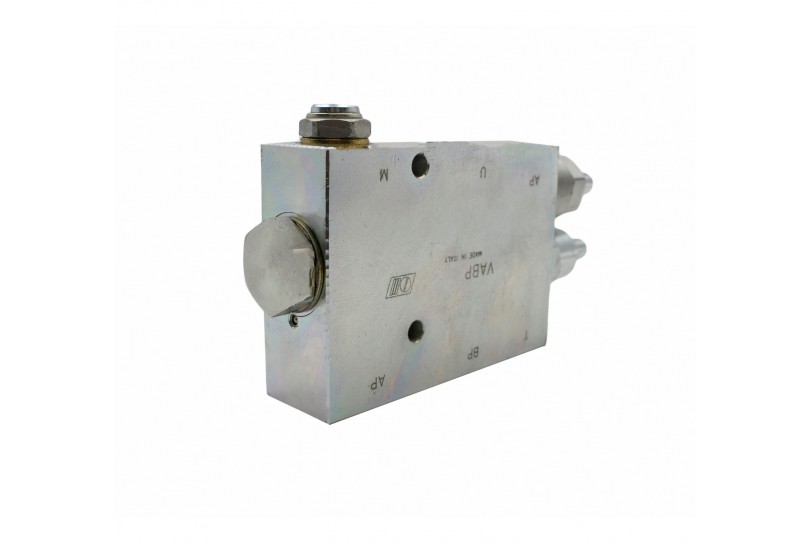

Підключіть порт ВР до гідронасоса з найбільшою витратою, АР навпаки до насосу з нижчою швидкістю потоку. Порт Т необхідно з’єднати при нагнітанні, а от U до тієї ж лінії, що й АР. Порт М підключають до манометру, якщо він є.

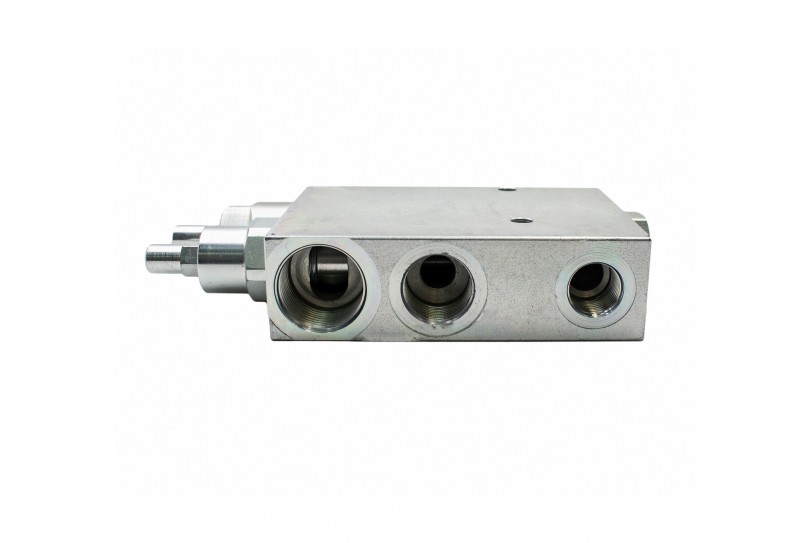

ПРИЄДНУВАЛЬНІ РОЗМІРИ КЛАПАНА VABP 3/4"
Клапан "HI-LOW" VABP 3/4" має наступні приєднувальні розміри:
- Висота корпуса(H) – 100 мм.
- Довжина корпуса(L2) – 212 мм.
- Ширина корпуса(S) – 40 мм.
- Різьба – G3/4”.
- Вага – 3.97 кг.
| АР | АВ | U | Т | L | L1 | L2 | L3 | L4 |
| 1/2" | 3/4" | 3/4" | 1" | 140 | 187 | 212 | 52.5 | 42.5 |
| L5 | L6 | L7 | Н1 | Н2 | Н3 | Н | S | |
| 20 | 20 | 95 | 65 | 27 | 8 | 100 | 40 |
