Клапан типу "HI-LOW" VABP 1/2 "
- Виробник : Oleodinamica Marchesini
- Тип : Клапан расхода
- Максимальний робочий тиск, Бар : від 301
- Пропускна здатність, л/хв : 21-40, 41-50
- Тип монтажа : Трубний
- Різьба : 1/2" BSP
- Пропускна здатність, л/хв : 10
- Максимальний робочий тиск, Бар : 250
Клапан розвантаження типу "HI-LOW" VABP 1/2" на 350 Бар
Клапан розвантаження типу "HI-LOW" VABP 1/2" італійського виробництва Oleodinamica Marchesini(компанія має широкий спектр товарів, детальніше з якими Ви можете ознайомитися на нашому сайті). Клапан встановлюють у гідроконтурі, який працює від двох паралельно з’єднаних насосів. Він розвантажує насос від високої швидкості потоку робочої рідини, при досягненні певного значення калібрування. Після чого VABP 1/2" починає працювати з насосом із найменшою витратою при найвищому тиску, у результаті чого споживає менше енергії.

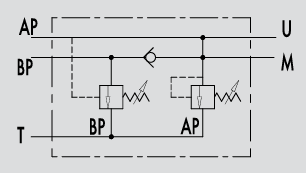

(позначення на гідравлічній схемі)

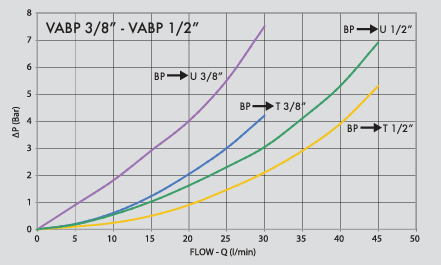

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ VABP 1/2" ДЛЯ ГІДРАВЛІКИ
| Пропускна здатність | 30, 50 л/хв |
| Максимальний тиск | 350 Бар |
Клапан типу "HI-LOW" VABP 1/2" виготовлений із оцинкованої сталі, а от його внутрішні компоненти із термічно загартованої сталі. Ущільнення – BUNA N standard керований конус, що дозволяє надійний монтаж з незначним витіком. Пропускна здатність – 30, 50 л/хв. Максимальний тиск – 350 Бар.
ВСТАНОВЛЕННЯ VABP 1/2"
Підключіть порт ВР до гідронасоса з найбільшою витратою, АР навпаки до насосу з нижчою швидкістю потоку. Порт Т необхідно з’єднати при нагнітанні, а от U до тієї ж лінії, що й АР. Порт М підключають до манометру, якщо він є.
ПРИЄДНУВАЛЬНІ РОЗМІРИ КЛАПАНА VABP 1/2"
Клапан "HI-LOW" VABP 1/2" має наступні приєднувальні розміри:
- Висота корпуса(H) – 90 мм.
- Довжина корпуса(L2) – 160 мм.
- Ширина корпуса(S) – 35 мм.
- Різьба – G1/2".
- Вага – 2.342 кг.
| АР | АВ | U | Т | L | L1 | L2 | L3 | L4 |
| 3/8" | 1/2" | 1/2" | 3/4" | 105 | 147 | 160 | 54 | 36 |
| L5 | L6 | L7 | Н1 | Н2 | Н3 | Н | S | |
| 18 | 15 | 73 | 65 | 17 | 8 | 90 | 35 |
ДЕ КУПИТИ "HI-LOW" VABP 1/2" ДЛЯ ГІДРОСИСТЕМИ?
Купити клапан розвантаження типу "HI-LOW" VABP 1/2" італійського виробництва Oleodinamica Marchesini рекомендуємо в ТОВ «ГІДРО-ГІД». Ми компанія, яка має сотні укладених контрактів з европейськими виробниками гідрокомпонентів, чим дуже пишаємося. Також ми самостійно їх виготовляємо, тому знаємося на кожному елементі на всі 100%, тому при необхідності можемо детально Вас проконсультувати. Якість та надійність товару гарантована.
Щоб зробити замовленя телеффонуйте за номером у розділі «Контакти» на нашому сайті або залишайте свої данні у віконечку «Кнопка зв’язку», щоб ми самостійно з Вам передзвонили.
