Клапан типа "HI-LOW" VABP 1/2"

Артикул: V0513

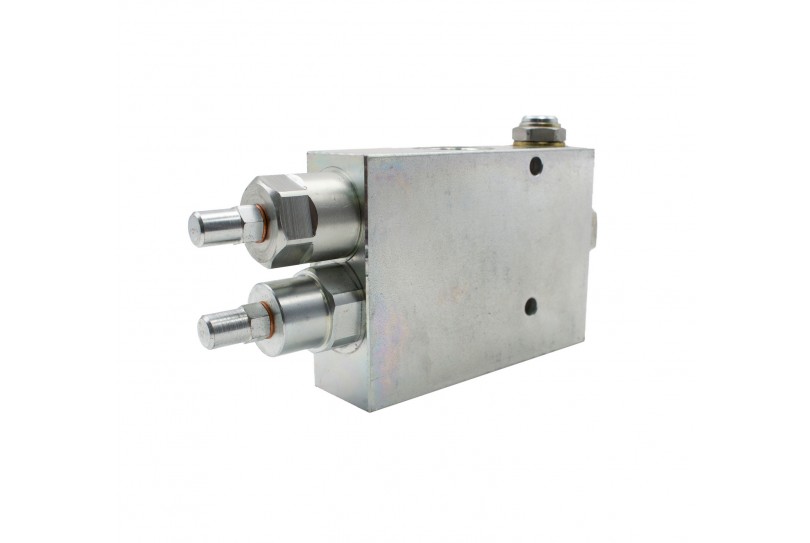

Клапан типа "HI-LOW" VABP 1/2"
Клапан типа "HI-LOW" VABP 1/2"
Клапан типа "HI-LOW" VABP 1/2"
Основные характеристики:
  • Производитель : Oleodinamica Marchesini
  • Тип : Клапан расхода
  • Максимальное рабочее давление, Бар : от 301
  • Пропускная способность, л/мин : 21-40, 41-50
  • Тип монтажа : Трубный
  • Резьба : 1/2" BSP
  • Пропускная способность, л/мин : 10
  • Максимальное рабочее давление, Бар : 250

Клапан разгрузки типа "HI-LOW" VABP 1/2" на 350 Бар.

Клапан разгрузки типа "HI-LOW" VABP 1/2" итальянского производства Oleodinamica Marchesini (компания имеет широкий спектр товаров, подробнее с которыми Вы можете ознакомиться на нашем сайте). Клапан устанавливают в гидроконтуре, который работает от двух параллельно соединенных насосов. Он разгружает насос от высокой скорости потока рабочей жидкости при достижении определенного значения калибровки, после чего VABP 1/2" начинает работать с насосом с наименьшим расходом при наивысшем давлении, в результате чего потребляет меньше энергии.

(обозначение на гидравлической схеме)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VABP 1/2" ДЛЯ ГИДРАВЛИКИ

Пропускная способность 30, 50 л/мин
Максимальное давление 350 Бар

Клапан типа "HI-LOW" VABP 1/2" изготовлен из оцинкованной стали, а вот его внутренние компоненты из термически закаленной стали. Уплотнение – BUNA N standard управляемый конус, позволяющий надежный монтаж с незначительным утечкой. Пропускная способность - 30, 50 л/мин Максимальное давление – 350 Бар.

УСТАНОВКА VABP 1/2"

Подключите порт ВР к гидронасосу с наибольшим расходом, АР наоборот к насосу с более низкой скоростью потока. Порт Т необходимо соединить при нагнетании, а U к той же линии, что и АР. Порт М подключают к манометру, если он имеется.

ПРИСОЕДИНЯЮЩИЕ РАЗМЕРЫ КЛАПАНА VABP 1/2"

Клапан "HI-LOW" VABP 1/2" имеет следующие присоединительные размеры:

  • Высота корпуса (H) – 90 мм.
  • Длина корпуса (L2) – 160 мм.
  • Ширина корпуса (S) – 35 мм.
  • Резьба – G1/2".
  • Вес – 2.342 кг.



АР АВ U Т L L1 L2 L3 L4
3/8" 1/2" 1/2" 3/4" 105 147 160 54 36
L5 L6 L7 Н1 Н2 Н3 Н S
18 15 73 65 17 8 90 35

ГДЕ КУПИТЬ "HI-LOW" VABP 1/2" ДЛЯ ГИДРОСИСТЕМЫ?

Купить клапан разгрузки типа "HI-LOW" VABP 1/2" итальянского производства Oleodinamica Marchesini рекомендуем в ООО "ГИДРО-ГИД". Мы компания, которая имеет сотни заключенных контрактов с европейскими производителями гидрокомпонентов, чем очень гордимся. Также мы самостоятельно их производим, поэтому знаем на каждом элементе все 100%, поэтому при необходимости можем подробно Вас проконсультировать.Качество и надежность товара гарантирована.

Чтобы сделать заказ, позвоните по телефону в разделе «Контакты» на нашем сайте или оставляйте свои данные в окошечке «Кнопка связи», чтобы мы самостоятельно с Вам перезвонили.

Основные характеристики
  • Производитель Oleodinamica Marchesini
  • Тип Клапан расхода
  • Максимальное рабочее давление, Бар от 301
  • Пропускная способность, л/мин 21-40, 41-50
  • Тип монтажа Трубный
  • Резьба 1/2" BSP
  • Пропускная способность, л/мин 10
  • Максимальное рабочее давление, Бар 250
