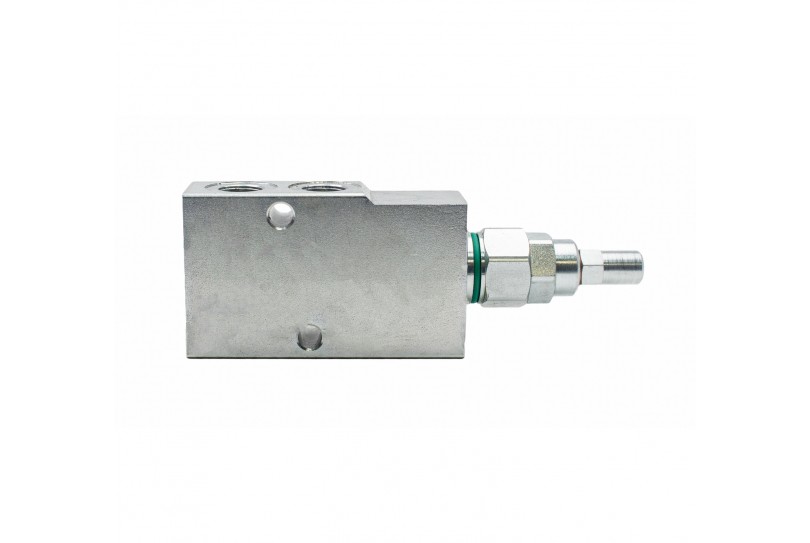

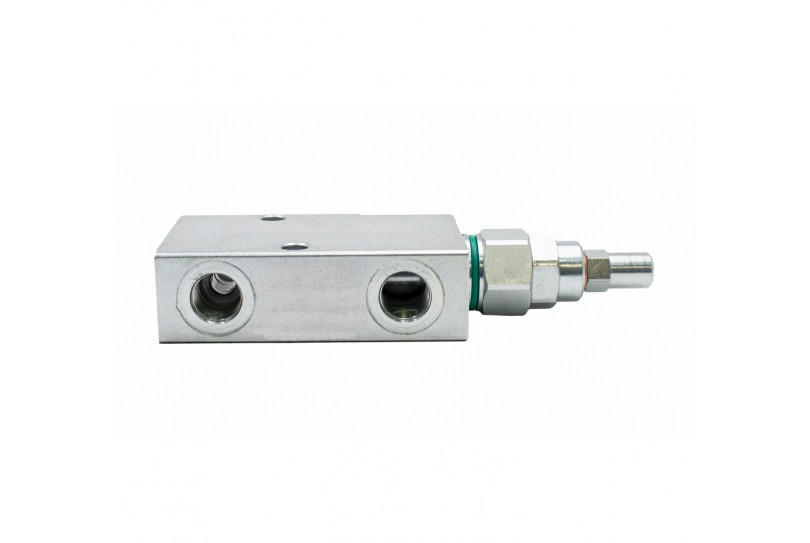

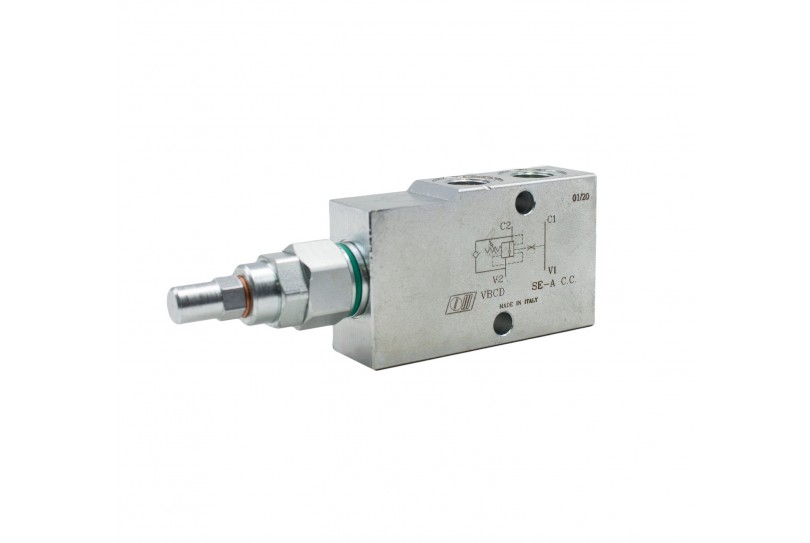

Клапан гальмівний односторонній VBCD 1/4“ SE/A (20 л/хв)

Артикул: V0382
Клапан гальмівний односторонній VBCD 1/4“ SE/A (20 л/хв)
Клапан гальмівний односторонній VBCD 1/4“ SE/A (20 л/хв)
Клапан гальмівний односторонній VBCD 1/4“ SE/A (20 л/хв)
Основні характеристики:
  • Виробник : Oleodinamica Marchesini
  • Максимальний робочий тиск, Бар : від 301
  • Пропускна здатність, л/хв : 0-20
  • Тип монтажа : Трубний
  • Різьба : 1/4" BSP
  • Пропускна здатність, л/хв : 10
  • Максимальний робочий тиск, Бар : 180

ГАЛЬМІВНИЙ КЛАПАН VBCD 1/4“ SE/A НА 350 БАР

Гальмівний клапан VBCD 1/4“ SE/A  від італійської компанії Oleodinamica Marchesini, використовується для керування рухом та фіксацією приводу в одному напрямку, завдяки контрольованому спуску вантажу. Клапан не допускає кавітацій гідроприводу. Для того щоб односторонній гальмівний клапан типу "А" повноцінно функціонував, необхідно забезпечити тиск номіналом мінімум в 1,3 рази вище тиску потоку.

(Позначення на гідравлічній схемі)

Поряд зі своєю головною задачею, односторонній підпірний (Overcenter) клапан може застосовуватися в якості запірного елемента (гідрозамка), а також виконувати таку функцію, як обмеження тиску в лінії (з метою недопущення кавітації).

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ VBCD 1/4“ SE/A ГІДРОСИСТЕМИ

Корпус Overcenter вироблений з оцинкованої сталі, а його внутрішні компоненти – термічно загартованої та шліфованої сталі. Ущільнення – BUNA N standard, незначний витік. Рекомендована терпература робочої рідини становить 50°С.Максимальна витрата – 20 л/хв. Максимальний тиск – 350 Бар.

Максимальна пропускна здатність 20 л/хв
Максимальний тиск 350 Бар

ВСТАНОВЛЕННЯ VBCD 1/4“ SE/A

Монтаж відбувається в лінії з гідроциліндром чи гідромотором за легким алгоритмом, для цього:

1.      Підключіть порти V1 та V2 до потоку тиску.

2.      Порт С1 та С2 підключити до виконавчого механізму (гідмотору чи гідроциліндра).

ПРИЄДНУВАЛЬНІ РОЗМІРИ VBCD 1/4“ SE/A У ГІДРОСИСТЕМІ

VBCD 1/4“ SE/A має такі основні розмірі:

  • Висоту корпуса(H) –  60 мм.
  • Довжина корпуса(L1) – 149 мм.
  • Ширина корпуса(S) – 30 мм.
  • Різьба(V1-V2, С1-С2) – G1/4”.
  • Вага – 1,31  кг.

V1-V2

С1-С2

L L1 L2 L3 L4 L5 L6 L7 H S
G1/4” 100 149 30 60 20 50 55 44 60 30

ДЕ КУПИТИ ГАЛЬМІВНИЙ КЛАПАН VBCD 1/4“ SE/A ?

Купляти товари в ТОВ «ГІДРО-ГІД» максимально вигідно, адже якість відповідає вартості. Тож рекомендуємо придбати гальмівний клапан VBCD 1/4“ SE/A  саме в нас. Ми хвилюємося за кожного клієнта та прагнемо до відмінної роботи Вашої гідросистеми!

Щоб оформити замовлення телефонуйте нам самостійно або натискайте «Кнопку зв’язку» та якнайскоріше отримаєте зворотній зв’язок.

Основні характеристики
  • Виробник Oleodinamica Marchesini
  • Максимальний робочий тиск, Бар від 301
  • Пропускна здатність, л/хв 0-20
  • Тип монтажа Трубний
  • Різьба 1/4" BSP
  • Пропускна здатність, л/хв 10
  • Максимальний робочий тиск, Бар 180
