Шестерений гідромотор X0U0202ABBA (0,25 см3)

Артикул: 012789

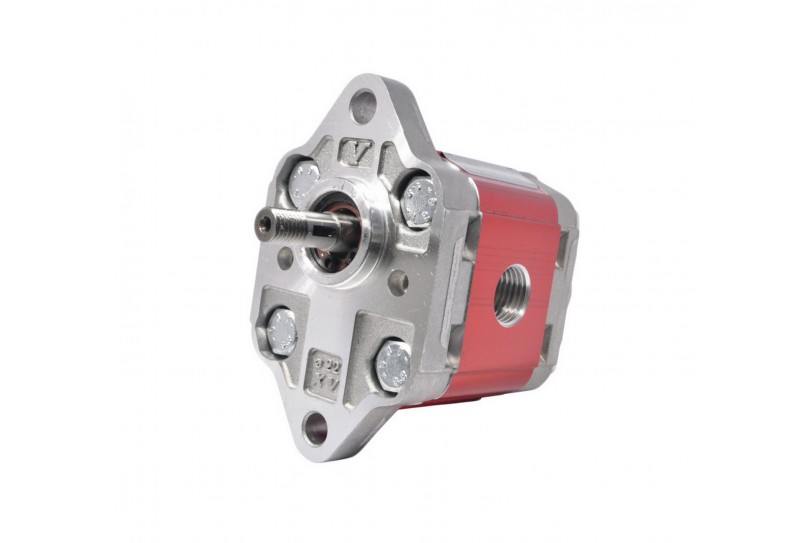

Шестерений  гідромотор X0U0202ABBA  (0,25 см3)

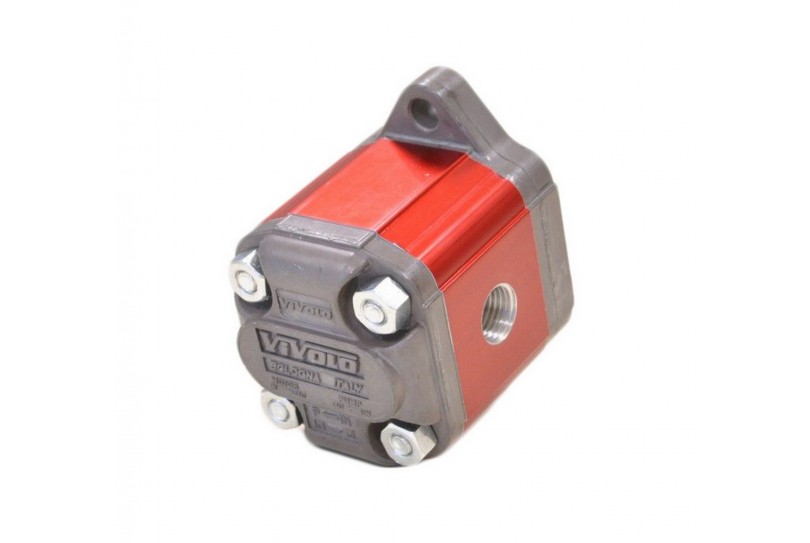

Шестерений  гідромотор X0U0202ABBA  (0,25 см3)
Основні характеристики:
  • Виробник : Vivoil
  • Тип : Шестеренні
  • Робочий тиск, Бар : 220
  • Робочий об'єм, см3 : 0,25
  • Максимальний крутний момент, Н * м : 1,2
  • Максимальна потужність, кВт : 1
  • Тип валу : Циліндричний під шпонку

Шестеренчатий гідромотор Vivoil X0U0202ABBA

Шестеренчатий гідромотор виробництва компанії Vivoil - Італія. Під дією сили потоку робочої рідини на шестерні зовнішнього зачеплення на валу двигуна створюється крутний момент. Простота конструкції забезпечує довговічність і надійність. Шестеренний мотор частіше застосовують в приводах робочих і додаткових органів.

Технічні характеристики гідравлічного мотору X0U0202ABBA

Мотор X0U0202ABBA нульової групи однократної дії, об'ємом робочої камери 0,25 см³. Максимальні обороти даного гідромотора становлять 9000 об/хв, для виходу на такі обороти необхідно забезпечити подачу масла 2,5 л/хв і тиск в системі 250 бар, при цих умовах на валу створюється момент 1,2 Н ∙ м.

Приєднувальні розміри шестереного мотору X0U0202ABBA

1. Порти підключення ліній всасування і зливу внутрішнє різьба 1/4 ".

2. Фланець мотора кріплення на 2 болта, осьова відстань 66 мм.

3. Вал циліндричний діаметром 7мм під шпонку має різьбу М7х1 для фіксації приводного елемента на валу.

4. Обертання мотора - праве. Щоб визначити обертання мотора, необхідно дивитися з боку задньої кришки.

Основні характеристики
  • Виробник Vivoil
  • Тип Шестеренні
  • Робочий тиск, Бар 220
  • Робочий об'єм, см3 0,25
  • Максимальний крутний момент, Н * м 1,2
  • Максимальна потужність, кВт 1
  • Тип валу Циліндричний під шпонку
