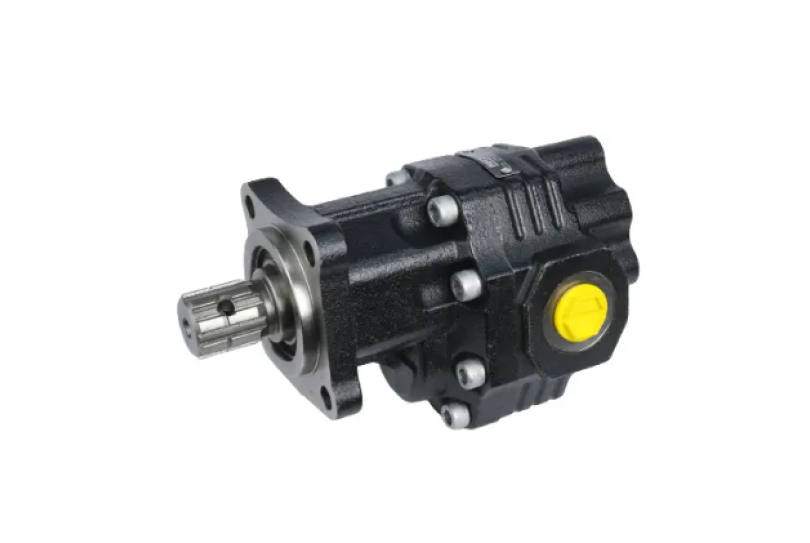

Шестерневий насос ISO GANI TDM 109 LEFT

Артикул: GT40109SF111
Шестерневий насос ISO GANI TDM 109 LEFT
Основні характеристики:
  • Виробник : Kazel
  • Робочий тиск, Бар : 240
  • Робочий об'єм, см3 : 109
  • Вал : Шлицевий
  • Фланец : Квадратний (на КВП)

Робочий об'єм 109 см3
Максимальне пікове тиск 240 Бар
Максимальна швидкість 1800 об/хв

Шестеренний насос ISO GANI TDM 109 LEFT

Шестеренний гідроапарат звороєний, зовнішнього зачеплення ISO GANI TDM 109 LEFT виробництва турецької компанії Kazel, призначений для створення тиску та потоку робочої рідини в гідравлічних системах. Початок існування компанії розпочато ще в 1982 році у місті Конья. На сьогодні, Kazel є успішним виробником гідравлічних насосів, клапанів, гідробаків, коробок відбору потужності, завдяки високотехнологічній інфраструктурі та професіоналам у сфері гідравліки. Компанія має сертифікат системи менеджменту якості ISO 9001:2015.

ISO GANI TDM 109 LEFT за звичай, встановлюється на коробки відбору потужності вантажівок, маніпуляторів, комунальну техніку та ін. Даний насос зарекомендував себе на ринку, як надійний, потужний гідравлічний апарат за привабливою ціною.

Увага: насос ISO GANI TDM 109 LEFT виступає першою секцією для збирання двухпоточного насосу. На задній кришці виконано приєднання під другий насос стандарту UNI.

Технічні характеристики гідравлічного насосу IISO GANI TDM 109 LEFT

Шестеренний насос, в чавунному корпусі з робочим об’ємом 109 см3. Номінальний тиск насосу складає 200 бар. За заявкою виробника, насос здатний створити короткочасно тиск до 240 бар. Частота обертання насосу варіюється від 300 об/хв до 1800 об/хв. Пікова частота обертання 1800 об/хв. Максимальний крутний момент на валу 300 Нм. Насос обертається в лівому напрямку (проти часової стрілки зі сторони валу). Рекомендована в’язкість гідравлічної рідини 12:100 сСт.

Увага! Для того, щоб розрахувати необхідну подачу Q л/хв, потрібно, робочий об’єм насосу Vн см3 помножити на частоту обертання n об/хв силової установки, яка приводить в дію насос. Наприклад, частота обертання 1500 об/хв, то 82*1,5=123 л/хв.

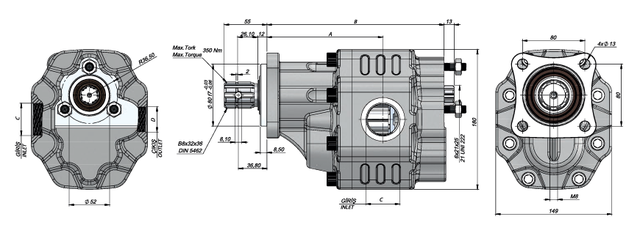

Приєднувальні розміри

ISO GANI TDM 109 LEFT виготовлено за стандартом ISO. Фланець кріплення насосу квадратного типу з діаметром замка 80 мм. Кріплення на 4 отвори діаметром 13 мм. Міжосьова відстань між отворами 80х80 мм. Вал – шліцьовий, DIN 5462 B8x32x36, (8 шліців, діаметр валу 36 мм). Приєднувальні порти різьбові – G1”.



A B Всмоктувальний порт Напірний порт
149 мм 228 мм 1" 1"

Де купити насос гідравлічний ISO GANI TDM 109 LEFT?

Купити Kazel ISO GANI TDM 109 LEFT в Україні можливо замовивши на сайті компанії «Гідро-Гід» або зателефонувавши за номером телефона, що розміщено на сайті. Професійні інженери виконають підбір гідрообладнання і запропонують оптимальне рішення для Вашої задачі.
