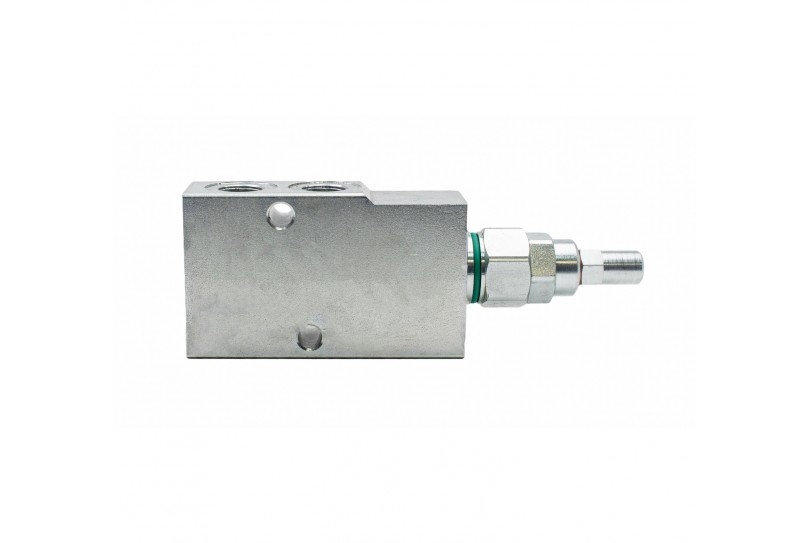

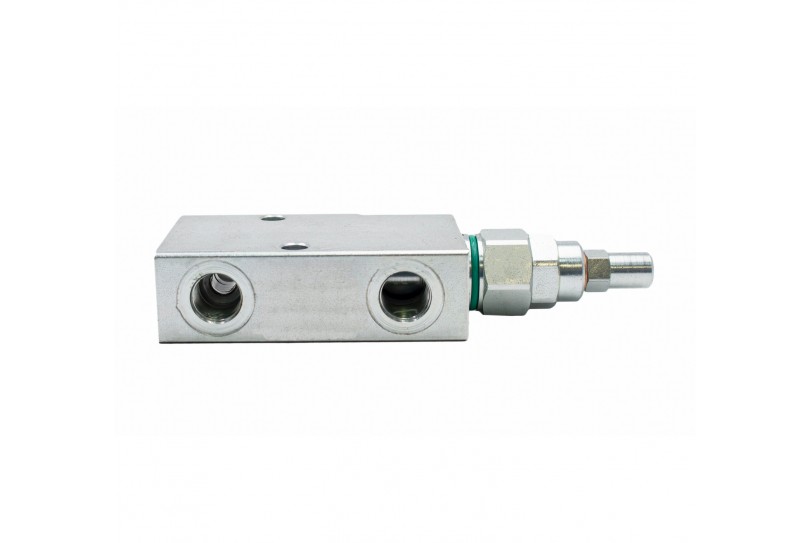

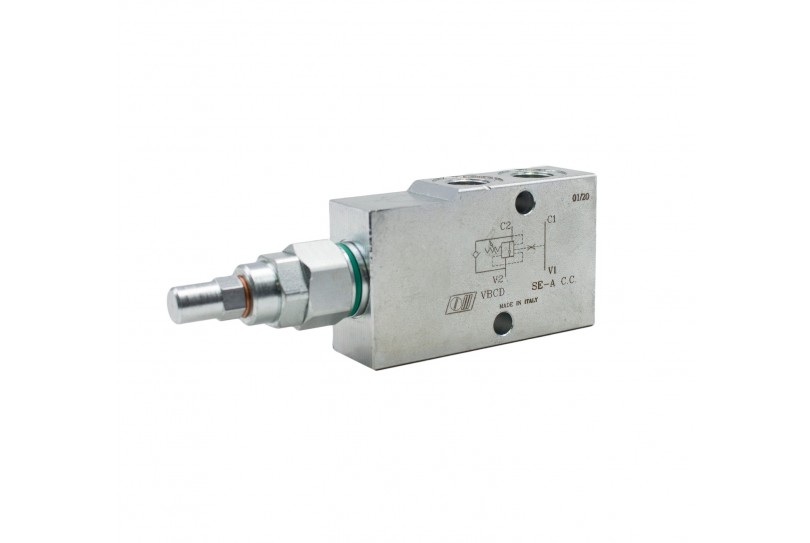

Overcenter - тормозной (контрбаланс) клапан VBCD 1/2 SE/A CC (60 л/мин, G 1/2")
- Производитель : Oleodinamica Marchesini
- Максимальное рабочее давление, Бар : от 301
- Пропускная способность, л/мин : 51-70
- Тип монтажа : Трубный
- Резьба : 1/2" BSP
- Пропускная способность, л/мин : 10
- Максимальное рабочее давление, Бар : 250
ТОРМОЗНОЙ КЛАПАН VBCD 1/2 SE/A CC НА 350 БАР
Тормозной клапан VBCD 1/2 SE/A CC от итальянской компании Oleodinamica Marchesini, используется для управления движением и фиксацией привода в одном направлении, благодаря контролируемому спуску груза. Клапан не допускает кавитации гидропривода. Он не чувствителен к обратному давлению.

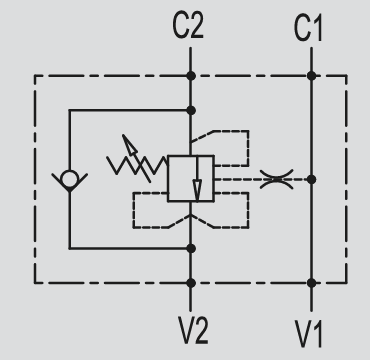

(обозначение на гидравлической схеме)
Рядом со своей главной задачей, односторонний подпорный клапан (Overcenter) может применяться в качестве запорного элемента (гидрозамка), а также выполнять такую функцию, как ограничение давления в линии (с целью недопущения кавитации).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VBCD 1/2 SE/A CC ГИДРОСИСТЕМЫ
Корпус Overcenter изготовлен из оцинкованной стали, а его внутренние компоненты – термически закаленной и шлифованной стали. Уплотнение – BUNA N standard, незначительная утечка. Рекомендованная терпература рабочей воды составляет 50°С. Максимальный расход – 60 л/мин. Максимальное давление – 350 бар.
| Максимальный расход | 60 л/мин |
| Максимальное давление | 350 Бар |
УСТАНОВКА VBCD 1/2 SE/A CC
Монтаж производится в линии с гидроцилиндром или гидромотором по легкому алгоритму, для этого:
1. Подключите порты V1 и V2 к потоку давления.
2. Порт С1 и С2 подключить к исполнительному механизму (гидрмотор или гидроцилиндр).

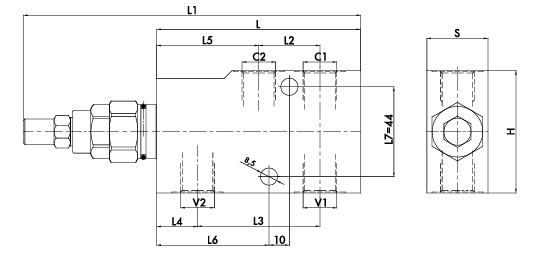

ПРИСОЕДИНЯЮЩИЕ РАЗМЕРЫ VBCD 1/2 SE/A CC В ГИДРОСИСТЕМЕ
VBCD 1/2 SE/A CC имеет следующие основные размеры:
• Высота корпуса (H) – 60 мм.
• Длина корпуса (L1) – 166 мм.
• Ширина корпуса (S) – 30 мм.
• Резьба (V1-V2, C1-C2) – G1/2”.
• Вес – 1,23 кг.
|
V1-V2 С1-С2 |
L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | H | S |
| G1/2” | 100 | 166 | 36 | 65 | 20 | 50 | 57,5 | 44 | 60 | 30 |
ГДЕ КУПИТЬ ТОРМОЗНОЙ КЛАПАН VBCD 1/2 SE/A CC?
Покупать товары в ООО ГИДРО-ГИД максимально выгодно, ведь качество соответствует стоимости. Рекомендуем приобрести тормозной клапан VBCD 1/2 SE/A CC именно у нас. Мы волнуемся за каждого клиента и стремимся к отличной работе Вашей гидросистемы!
Чтобы оформить заказ, звоните нам самостоятельно или нажимайте «Кнопку связи» и как можно скорее получите обратную связь.
