Гидрораспределители: их особенности, виды и типы
![Гидрораспределители: их особенности, виды и типы Гидрораспределители: их особенности, виды и типы](https://skr-hydraulic.com.ua/storage/pages/5d941e7c-a4fe-47f0-9eac-acec16be16e0/raspred.png)
Что такое гидрораспределитель?
Если насос принято сравнивать с сердцем гидравлической системы оборудования, то распределитель стоит называться ее мозгом.
Гидрораспределитель – это вспомогательное устройство, задачей которого является изменение вектора движения жидкости, применяемой в системе. Они способны изменять направление потока рабочей жидкости путем полного открытия или закрытия проходного сечения. Благодаря возможности контролировать изменение направления потоков, обеспечивается правильная последовательность включения рабочих механизмов.
Особенности гидрораспределителя
Основная функция гидрораспределителя – обеспечение правильного распределения потока жидкости для управления движением исполнительных механизмов стационарного или мобильного оборудования, машин. У них много конструктивных решений, но общее представление об их работе можно сформулировать следующим образом.

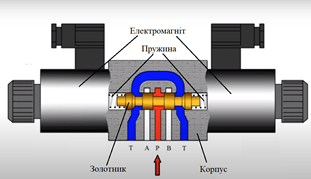

К основным компонентам относится корпус с каналами внутри, через которые проходит жидкость гидравлическая. Главный регулирующий элемент – золотник, его форма и положение определяют основную функцию гидрораспределителя – направлять поток жидкости в гидросистеме. Это осуществляется за счет изменения положения золотника вместе с его поясками, перекрывающими для прохождения жидкости тот или иной канал в корпусе гидравлического распределителя. Обязательным элементом является система управления положения золотника, природа которой может быть электрической, механической, гидравлической и комбинированной.
Классификация типов гидрораспределителей
По типу запорно-регулирующего элемента |
|
По типу конструкции |
|
По принципу работы |
|
По методу управления |
|
По количеству фиксированных положений золотника |
|
По количеству внешних гидролиний |
|
По способу подсоединения к системе |
|
Где используется гидравлический распределитель?
Сфера использования гидрораспределителей в гидросистемах достаточно разнообразны, основные из них:
- промышленные станки, прессы;
- краны, манипуляторы, подъемные механизмы;
- грузовые транспортные средства;
- спецтехника, используемая в строительной сфере и горной добыче, сельскохозяйственная техника (экскаваторы, грейдеры, бульдозеры и др.);
- спецтехника для строительной сферы и горной добычи.
Преимущества и недостатки гидрораспределителей
Преимущества:
- компактность;
- простота изготовления;
- доступность;
- длительное время эксплуатации в широком интервале температур (от -50°С до +45°С);
- надежность.
Недостатки:
- нарушение герметичности закрытия гидроклапанов, истоки рабочей жидкости;
- повышенное сопротивление и местные потери давления;
- возможность трещин корпуса и крышки;
- износ золотников, конусной поверхности перепускного клапана, хромового рычажного покрытия, золотников и отверстий под золотники в корпусе;
- наиболее распространенной причиной чрезмерного трения, что приводит к заклиниванию и выходу из строя деталей золотниковых регулирующих устройств, является схватывание поверхностей трения и коррозионно-абразивный процесс разрушения соединенных металлических поверхностей деталей, склонных к вибрации.
Гидрораспределители – как важный элемент гидросистемы
Гидрораспределитель играет немаловажную роль в работе гидравлической системы, потому что именно этот небольшой агрегат отвечает за ее адекватное функционирование. Для обеспечения высокой энергоэффективности гидросистемы, гидрораспределители должны обладать малыми утечками и опорами при протекании жидкости через его камеры, минимальными усилиями при перемещении запорных элементов.
При выборе гидрораспределителя следует особое внимание уделить его техническим характеристикам, к которым относятся:
- расход масла, циркулирующего через линии;
- габариты гидрораспределителя;
- способ монтажа;
конструктивный тип (по приведенной выше в статье классификации) и т.д.
Важно, чтобы технические параметры, тип, конструкция гидравлического распределителя точно соответствовали типу техники и условиям использования. Для качественного выбора по этому важному вопросу лучше обращаться к профессионалам.
